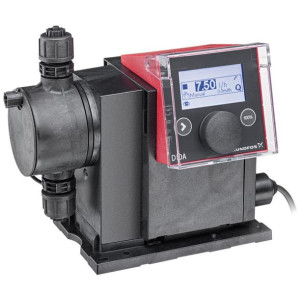

Pompka Dozująca Membranowa Grundfoss DDA AR-PVDF/V/C

Opis

Membranowe pompy dozujące DDA 7,5-16 AR PVDF/V/C SMART Digital z silnikiem krokowym, z uszczelnieniem PVDF/V/C do dozowania ClO2 (dwutlenek chloru).

DDA 7.5-16 AR-PV/V/C-F-31I001FG SMART Digital DDA to kompaktowa, membranowa pompa dozująca z napędem z regulacją prędkości (silnik krokowy) i inteligentnym elektronicznym układem sterującym zapewniającym minimalne zużycie energii. Typoszereg SMART DIGITAL pracuje z pełną długością skoku w celu zapewnienia optymalnej dokładności, zalewania i zasysania nawet w przypadku cieczy o wysokiej lepkości lub odgazowujących. Długość każdego skoku tłoczenia zmienia się wg ustawionej wydajności, co w rezultacie zapewnia łagodny i ciągły przepływ. Zatrzaskowa płyta montażowa pozwala na montaż pompy w trzech różnych pozycjach. Kostka sterowania może być umieszczona z przodu, po prawej lub lewej stronie. Pokrętło przyciskowe i wielokolorowy podświetlany wyświetlacz graficzny LC umożliwiają intuicyjne uruchomienie i obsługę. Kostka sterowania może być umieszczona z przodu, po prawej lub lewej stronie. Pokrętło przyciskowe i wielokolorowy podświetlany wyświetlacz graficzny LC umożliwiają intuicyjne uruchomienie i obsługę. Elementy sterowania są chronione przezroczystą pokrywą.

Głowica dozująca składa się z:     wytrzymałej, uniwersalnej i odpornej chemicznie membrany z PTFE.     Zaworów z podwójnymi kulkami zapewniającymi najwyższą dokładność.     Zaworu odpowietrzającego dla łatwego uruchomienia.

Tryby pracy:     Ręczny w ml/h, I/h lub gph.     Impulsowy w ml/impuls (z funkcją pamięci)     Analogowy 0/4-20 mA (skalowalny).     Impulsowe sterowanie dawką w ml, l lub gal.     Czasowe sterowanie dawką (Przekaźnik czasowy, cykliczny lub tygodniowy).     Sterowanie Fieldbus DP (Genibus przystosowany do Profibus E-box).

Inne cechy:     Autoodpowietrzanie pompy podczas stanu czuwania zapobiega zapowietrzaniu.     Funkcja SlowMode (antykawitacja) 50% (maksymalny przepływ= 3.75 l/h)i 25 % (maksymalny przepływ= 1.88 l/h), np. dla cieczy o dużej lepkości lub odgazowujących.     Wyświetlacz informacji serwisowych.     Funkcja blokowania przycisków.     Dodatkowe info na wyświetlaczu np. aktualny sygnał wejściowy mA     Liczniki całkowitej objętości dozowania (kasowalny), godzin pracy, itp.     Zapisywanie i wczytywanie ustawień użytkownika a także ponowne wczytywanie ustawień fabrycznych.

Wejścia/ wyjścia sygnału:     Wejście impulsowe, analogowe 0/4-20 mA, zewnętrzne wył.     Wejście niskiego poziomu lub pusty zbiornik.     Dwa bezpotencjałowe wyjścia przekaźnika dla maks. 30 V AC/DC (konfigurowane, np. alarm, sygnał skoku, pompa dozuje, przekaźnik czasowy itp.)     Wyjście analogowe 0/4-20 mA.     interfejs komunikacji Fieldbus (Genibus, również do zamontowania Profibus DP E-box).

Zestaw montażowy zawiera:     2 przyłącza pompy (Hose 4/6 mm 3).     Zawór stopowy (bez łącznika poziomu)     Zawór dozujący.     przewód tłoczny PE 6 m.     przewód ssawny PVC 2 m.     przewód odpowietrzający PVC 2 m (4/6 mm).

Techniczne: Typ klucza:          DDA 7.5-16 AR-PV/V/C-F-31I001F Maks. przepływ:          7.5 l/h Maks. przepływ w trybie wolnym 50%:          3.75 l/h Maks. przepływ w trybie wolnym 25%:          1.88 l/h Min przepływ:          2.5 ml/h Zakres regulacji:          1:3000 Dopuszczenia na tabliczce znamionowej:          CE,CSA-US,NSF61,EAC,RCM Typ zaworu:          Standard Maksymalna lepkość przy 100%:          50 mPas Maksymalna lepkość w trybie wolnym 50%:          1800 mPas Maksymalna lepkość w trybie wolnym 25%:          2500 mPas Dokładność powtarzalności:          1 % Materiały: Głowica dozująca:          PVDF (Polifluorek winylidenu) Zawór kulowy:          Ceramika Uszczelka:          FKM Instalacja: Zakres temperatury otoczenia:          0 .. 45 °C Maksymalne ciśnienie pracy:          16 bar Zestaw instalacyjny:          TAK Typ instalacji:          4/6 mm do 7,5 l/h,16 bar Króciec ssawny:          Hose 4/6 mm 3 Wylot pompy:          Hose 4/6 mm 3 Maks. Wysokość ssania podczas pracy:          6 m Maks. Wysokość ssania podczas zalewania:          2 m Ciecz: Czynnik tloczony:          Woda Zakres temperatury cieczy:          -10 .. 45 °C Temperatura cieczy podczas pracy:          20 °C Gęstość:          998.2 kg/m³ Dane elektryczne: Max. moc wejściowa P1:          24 W Częstotliwość podstawowa:          50 / 60 Hz Napięcie nominalne:          1 x 100-240 V Rodzaj ochrony (IEC 34-5):          IP65 / NEMA 4X Długość kabla:          1.5 m Rodzaj wtyczki kabla:          EU Prąd rozruchowy:          25A przy 230V dla 2ms Układy sterowania: Rodzaj sterowania:          AR Kontrola poziomu:          YES Wejście analogowe:          0/4-20 mA Sterowanie impulsowe:          TAK Zew.wejście zatrzymania:          TAK Wyjście analogowe:          0/4-20 mA Przekaźniki wyjściowe:          2 Komunikacja Bus:          TAK Inne: Masa netto:          3 kg Masa:          3 kg Barwa:          Czerwony Kraj pochodzenia:          FR     Cyfrowe pompy dozujące membranowe Grundfos do b
