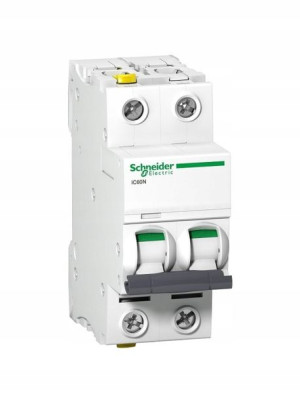

Schneider Wyłącznik nadprądowy iC60N-C16-2 C 16A 2P A9F04216

Opis

Schneider Electric, Wyłącznik nadprądowy Acti9 iC60N-C16-2 C 16A 2-biegunowy, A9F04216Parametry podstawoweZastosowanie urządzenia: DystrybucjaGama produktów: Acti 9Nazwa produktu: Acti 9 iC60Typ produktu lub komponentu: Wyłącznik nadprądowySkrócona nazwa urządzenia: IC60NOpis biegunów: 2PIlość zabezpieczonych biegunów: 2[In] prąd znamionowy: 16 ARodzaj sieci: Prąd stały (DC) / Prąd przemienny (AC)Technologia wyzwalacza: TermomagnetycznyCharakterystyka: CNormy: IEC 60898-1, EN 60947-2, IEC 60947-2, EN 60898-1Certyfikaty produktu:  VDE, OVEParametry uzupełniające:Częstotliwość sieci: 50/60 HzGórna granica wyzwalania magnetycznego: 8 x In +/- 20 %Klasa ograniczenia: 3 zgodnie z EN 60898-1, 3 zgodnie z IEC 60898-1Znamionowe napięcie izolacji [Ui] 500 V prąd przemienny (AC) 50/60 Hz zgodnie z EN 60947-2, 500 V prąd przemienny (AC) 50/60 Hz zgodnie z IEC 60947-2Znamionowe napięcie udarowe wytrzymywane [Uimp]: 6 kV zgodnie z EN 60947-2, 6 kV zgodnie z IEC 60947-2Wskazanie położenia styku: TakTyp sterowania: DźwigniaSygnalizacja lokalna: Wskaźnik wyzwoleniaPodstawa montażowa: Szyna DINSzerokość w modułach 9 mm: 4Wysokość: 91 mmSzerokość: 36 mmGłębokość: 78,5 mmMasa produktu: 0,25 kgKolor: WhiteTrwałość mechaniczna: 20000 cyklTrwałość elektryczna: 10000 cyklŚrodowisko pracyStopień ochrony IP IP20 conforming to IEC 60529, IP20 zgodnie z EN 60529Stopień zanieczyszczenia: 3Kategoria przepięciowa: IVTropikalizacja: 2Wilgotność względna: 95 % w 55 °CTemperatura otoczenia dla pracy urządzenia: -35…70 °CTemepratura otoczenia dla przechowywania: -40…85 °CSeria Acti9Mieszkania, biurowce, zakłady przemysłowe. Czy wszędzie można stosować tę samą aparaturę modułową?

Podobnie jak w przypadku innych urządzeń, tak i dla aparatury modułowej dostępne są serie zaprojektowane z myślą o zastosowaniach do użytku domowego albo przemysłowego i komercyjnego.

Przykład dwóch serii aparatury modułowej Schneider Electric: K60 przeznaczonej przede wszystkim do instalacji mieszkaniowych oraz Acti 9 polecanej do zastosowania w obiektach przemysłowych i komercyjnych.1) Jakie normy obowiązują dla wyłączników nadprądowych?

Dla wyłączników nadprądowych obowiązują dwie normy, zgodnie z którymi mogą być one wykonane.

Norma EN 60898-1 definiuje wymagania dla wyłączników stosowanych w instalacjach domowych i podobnych. Aparaty wykonane zgodnie z tą normą są przewidziane do obsługi przez osoby niewykwalifikowane (np. załączenie wyłącznika przez osobę przebywającą w domu po wyłączeniu zwarcia przez wyłącznik).

Norma EN 60947-2 definiuje wymagania dla wyłączników, które można zdefiniować ogólnie jako przeznaczone do zastosowań przemysłowych. Te aparaty powinny być obsługiwane wyłącznie przez osoby wykwalifikowane.

Przykład tabliczki znamionowej wyłącznika z parametrami określonymi zgodnie z wymogami normy przemysłowej EN 60947-2 oraz normy dotyczącej zabezpieczeń do instalacji domowych: EN 60898-1. Wyłączniki nadprądowe serii iC60N są w pełni zgodne z dwiema normami, z tego powodu mogą byś stosowane zarówno w instalacjach obsługiwanych tylko przez wykwalifikowany personel jak i w instalacjach mieszkaniowych i podobnych.2) Jakie są różnice w zakresie wytrzymałości dla aparatury przemysłowej i mieszkaniowej?

Przykładem różnych wymogów dla aparatury w zależności od ich przeznaczenia jest wytrzymałość zwarciowa. W obiektach przemysłowych, zwłaszcza w pobliżu transformatora czy w przypadku zastosowania szynoprzewodów do dystrybucji zasilania, od zastosowanych wyłączników nadprądowych czy różnicowoprądowych może być wymagana wytrzymałość zwarciowa na poziomie nawet kilkudziesięciu kA. Dla aparatury serii Acti9 dostępne są tabele kaskadowości. Dzięki skoordynowaniu zabezpieczenia typu np. wyłącznik kompaktowy serii NSX z wyłącznikiem nadprądowym iC60 (np. rozbudowanym o moduł różnicowoprądowy Vigi iC60), te ostatnie mogą być użyte przy spodziewanych prądach zwarciowych do 80 kA w pełnym zakresie prądowym tj. do 63 A. Samodzielnie, wyłączniki nadprądowe serii iC60 charakteryzują się wytrzymałością zwarciową na poziomie Icu = 10/ 15 / 25 kA w zależności od wersji wykonania. Wytrzymałosć zwarciowa na poziomie 6 kA z reguły jest wystarczająca dla aparatury w mieszkaniach i domachPrzykład tabeli kaskadowości dla wyłączników nadprądowych iC60 oraz kompaktowych NSXW środowiskach przemysłowych urządzenia ochronne narażone są również na oddziaływanie większych udarów napięciowych związanych np. z przełączaniem odbiorów o dużej mocy czy powstawaniem przepięć łączeniowych. Wyłąc
