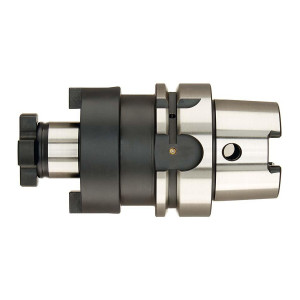

Trzpień frezarski do głowic nasadzanych HSK-A63 40x60 mm Fortis

Opis

Uchwyt do głowic frezarskich HSK-A63 40×60 mm Fortis Trzpień frezarski przeznaczony do mocowania głowic nasadzanych w oprawkach HSK-A63, zgodny z wymaganiami normowymi do obróbki skrawaniem. Sprawdzi się w profesjonalnych centrach obróbczych i frezarkach CNC, gdzie istotna jest stabilność mocowania, precyzja bicia oraz możliwość doprowadzenia chłodziwa przez narzędzie. Cechy i korzyści Zgodność z ISO 12164-1 (DIN 69893), kształt A – ułatwia dobór i integrację z istniejącymi wrzecionami HSK-A63 w parku maszynowym. Bicie promieniowe ≤ 0,006 mm – sprzyja uzyskaniu dokładnej geometrii obrabianej powierzchni i wydłuża trwałość głowic frezarskich. Klasa wyważenia G 2,5 dla 25000 min⁻¹ – umożliwia pracę przy wysokich prędkościach obrotowych bez nadmiernych drgań, co wpływa na jakość obróbki i żywotność wrzeciona. Twardość po hartowaniu 58 ± 2 HRC – zapewnia wysoką odporność powierzchni stożka na zużycie, co ogranicza konieczność częstej wymiany uchwytu. Otwór kanału chłodzącego – pozwala na podawanie chłodziwa przez uchwyt, zwiększając wydajność skrawania i stabilność procesu. Dodatkowe otwory gwintowane – umożliwiają mocowanie głowic frezarskich z mocowaniem według DIN 2079, zwiększając elastyczność zastosowań. Zastosowanie Uchwyt przeznaczony jest do mocowania głowic nasadzanych na frezarkach i centrach obróbczych wyposażonych w wrzeciono HSK-A63. Sprawdzi się w obróbce płaszczyzn, zgrubnej i wykańczającej, w produkcji seryjnej i jednostkowej, w narzędziowniach, działach utrzymania ruchu oraz firmach poddostawczych wykonujących usługi frezowania. Przystosowanie do mocowania narzędzi z rowkiem poprzecznym według DIN 1880 oraz otwory do mocowania głowic zgodnie z DIN 2079 ułatwiają stosowanie różnych typów głowic frezarskich w jednym systemie. Specyfikacja techniczna Norma: ISO 12164-1 (DIN 69893), kształt A Stożek: HSK-A63 Stożek wg normy: DIN 254 Tolerancja kąta stożka: AT3 Bicie promieniowe: ≤ 0,006 mm Klasa wyważenia: G 2,5 dla 25000 min⁻¹ Materiał: stopowa stal do nawęglania Twardość po hartowaniu: 58 ± 2 HRC Minimalna głębokość hartowania: 0,5 mm Wytrzymałość rdzenia na rozciąganie po hartowaniu: ok. 950 N/mm² Średnica trzpienia: 40 mm Długość trzpienia: 27 mm Długość wysięgu: 60 mm Średnica odsadzenia: 88 mm Otwór kanału chłodzącego: tak Mocowanie narzędzi: z rowkiem poprzecznym według DIN 1880 Dodatkowe otwory gwintowane: do głowic frezarskich z mocowaniem według DIN 2079 Zawartość zestawu Trzpień frezarski uniwersalny do głowic nasadzanych Śruba dociągająca Najczęściej zadawane pytania Do jakiego typu wrzeciona pasuje ten uchwyt HSK-A63? Uchwyt jest przeznaczony do wrzecion z mocowaniem HSK-A63, zgodnych z ISO 12164-1 (DIN 69893), kształt A. Czy uchwyt ma możliwość podawania chłodziwa przez narzędzie? Tak, uchwyt posiada otwór kanału chłodzącego, co umożliwia doprowadzenie chłodziwa przez uchwyt do narzędzia. Jakie głowice frezarskie można mocować na tym trzpieniu? Trzpień jest przeznaczony do mocowania narzędzi z rowkiem poprzecznym według DIN 1880 oraz głowic frezarskich z mocowaniem według DIN 2079, dzięki dodatkowym otworom gwintowanym. Co jest dołączone w zestawie z uchwytem do głowic frezarskich? W zestawie znajduje się trzpień frezarski uniwersalny do głowic nasadzanych oraz śruba dociągająca.
