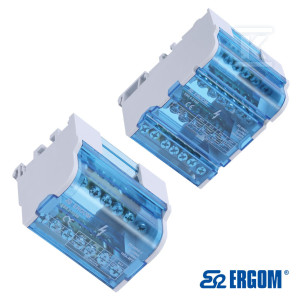

Розподільчий блок EBR 4-15/125

Opis

Розподільчий блок типу EBR 500 V призначений для використання в розподільчих щитах НН як елемент розподілу електроенергії. Він забезпечує безпечний розподіл струмопровідних шин при номінальній напрузі ізоляції 500 V AC.Конструкція на основі латунних струмопровідних шин забезпечує хорошу провідність і довговічність з'єднань, тоді як корпус із поліаміду та кришка з полікарбонату гарантують належну ізоляцію та захист користувача.Блок пристосований для монтажу на шину TSE 35 або безпосередньо до основи (2 отвори Ø5).Гвинтові клеми дозволяють безпосередньо підключати дроти та багатожильні провідники.Електричні дані:- кількість струмопровідних шин: 4,- кількість клем у струмопровідній шині: 15,- номінальна напруга ізоляції Ui: 500 V AC,- номінальний тривалий струм In (40°C): 125 A,- витримуваний струм короткого замикання Icw: 4,2 kA/1s,- піковий струм короткого замикання Ipk: 18 kA.Перерізи підключаних провідників (для 1 шини):- багатожильні провідники без наконечників: 2 x 10–35 mm² + 2 x 10–25 mm² + 11 x 2,5–6 mm²,- багатожильні провідники з гільзовим наконечником HI: 2 x 10–16 mm² + 2 x 6–16 mm² + 11 x 1,5–6 mm².Механічні дані:- матеріал струмопровідних шин: латунь,- корпус: поліамід,- кришка: полікарбонат,- монтаж: шина TSE 35 або безпосередньо до основи,- робоча температура: -25°C ÷ +55°C.Норми:- PN-EN 60947-7-1.
