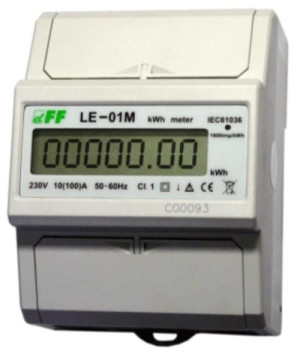

Licznik energii elektrycznej 1-fazowy LE-01M MID RS-485

Opis

Licznik energii elektrycznej 1-fazowy LE-01M MID RS-485Licznik energii elektrycznej. Jednofazowy. Zdalny odczyt. Jednofazowy. Port RS-485 + Modbus RTU.

PrzeznaczenieLE-01M jest statycznym (elektronicznym) wzorcowanym wskaźnikiem energii elektrycznej prądu przemiennego jednofazowego w układzie bezpośrednim. Służy do wskazań i rejestracji pobranej energii elektrycznej z możliwością zdalnego odczytu wskazań poprzez przewodową sieć standardu RS-485.

DziałanieWskaźnik LE-01M pod wpływem przepływającego prądu i przyłożonego napięcia dokonuje precyzyjnego pomiaru ilości pobieranej energii elektrycznej. Pobór energii  sygnalizowany jest poprzez miganie diody LED (1600 imp/kWh), a jej wartość wskazywana jest przez wyświetlacz LCD. Cyfry po przecinku oznaczają setne części kWh (0.01 kWh = 10 Wh).

Komunikacja ze wskaźnikiem pracującym jako urządzenia typu SLAVE odbywa się zgodnie ze standardem Modbus RTU przez port szeregowy RS-485. Odczytane wartości rejestrów po przeliczeniu  dają wynik w kWh zgodny ze wskazaniami na wyświetlaczu wskaźnika. Każdy ze wskaźników identyfikowany jest poprzez unikalny adres nadawany przez użytkownika.

Uwaga!

Wskaźnik posiada wyjście impulsowe SO+ - SO-. Pozwala to na podłączenie innego urządzenia impulsowego sczytującego (SO) generowane impulsy przez licznik. Do poprawnej pracy licznika nie jest wymagane podłączenie dodatkowego urządzenia.

Wskaźnik posiada możliwość plombowania  osłon zacisków  wejściowych i wyjściowych uniemożliwiające zrobienie obejścia licznika.

Dane technicznenapięcie odniesienia      230V AC ±30%prąd bazowy*     10Aprąd maksymalny*     100Aprąd minimalny*     0,04Aklasa dokładności     Bzgodność     Dyrektywa 2004/22/ECpobór własny licznika
