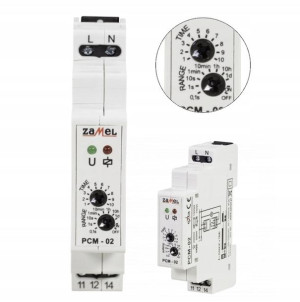

ZAMEL Przekaźnik czasowy Awersyjny 230V AC PCM-02

Opis

Przekaźnik czasowy awersyjny 230V ACZAMEL PCM-02 ✔️ Realizuje funkcję opóźnionego wyłączania (awersyjny) w układach automatyki i sterowania ✔️ Przekaźnik wyzwalany jest napięciem zasilającym ✔️ Szeroki zakres nastaw czasu od 0,1 sekundy do 10 dni oraz wysoka dokładność odmierzanego czasu ✔️ Funkcja ON / OFF umożliwia stałe załączenie lub wyłączenie odbiornika ✔️ Wyjście przekaźnikowe jeden styk przełączny o maksymalnej obciążalności 16 A ✔️ Sygnalizacja napięcia zasilania dioda LED zielona ✔️ Sygnalizacja stanu przekaźnika i odmierzania czasu dioda LED czerwona ✔️ Obudowa jednomodułowa na szynę TH35Zestaw składa się z1 szt. Przekaźnik czasowy awersyjny PCM-02Instrukcję obsługi w języku polskimZAMEL PCM-02 jest zamiennikem F&F PCA-512 ➡️ Jednofunkcyjny przekaźnik czasowy PCM-02 służy do realizacji funkcji opóźnionego wyłączania (awersyjny) w układach automatyki i sterowania. Przekaźnik wyzwalany jest napięciem zasilającym. ➡️ Cechuje go bardzo szeroki zakres nastaw czasu od 0,1 sekundy do 10 dni. ➡️ Dodatkowe funkcje ON / OFF umożliwiają stałe załączenie lub wyłączenie odbiornika. ➡️ Układ posiada wskaźniki: napięcia zasilania, stanu przekaźnika oraz odmierzania czasu - zrealizowane za pomocą diod LED.

Opis przekaźnikaZacisk zasilania (L)Kontrolka napięcia zasilaniaPłynna regulacja czasuWybór zakresu czasowegoZaciski wyjścioweZacisk zasilania (N)Kontrolka stanu przekaźnika (sygnalizacja odmierzania czasu)Montaż i podłączenieRozłączyć obwód zasilania bezpiecznikiem, wyłącznikiem nadmiarowoprądowym lub rozłącznikiem izolacyjnym przyłączonymi do odpowiedniego obwodu.

Sprawdzić odpowiednim przyrządem stan beznapięciowy na przewodach zasilających.

Zamontować urządzenie PCM‑02 w rozdzielni na szynie TH 35.

Podłączyć przewody pod zaciski zgodnie ze schematem podłączenia.

Załączyć obwód zasilania.

Nastawić czas przy pomocy pokręteł TIME i RANGE przy czym t = TIMExRANGE.

Dane techniczneZaciski zasilania: L, NZnamionowe napięcie zasilania: 230 V~Tolerancja napięcia zasilania: -15 / +10 %Kontrolka napięcia zasilania: dioda LED zielonaCzęstotliwość znamionowa: 50 / 60 HzZnamionowy pobór prądu: 25 mALiczba trybów pracy: 1 (opóźnione wyłączanie)Zakres nastaw czasu t: 0,1 s / 10 dniDokładność odmierzania czasu: 0,2 %Nastawa czasu: 2x potencjometr (obrotowy + skokowy)Kontrolka stanu przekaźnika i pomiaru czasu: dioda LED czerwonaParametry styków przekaźnika: 1NO/NC - 16 A / 250 V AC1 4000 VALiczba zacisków przyłączeniowych: 5Przekrój przewodów przyłączeniowych: 0,2 / 2,50 mm2Temperatura pracy: -20 / +60 CPozycja pracy: dowolnaMocowanie obudowy: szyna TH 35 (wg PN-EN 60715)Stopień ochrony obudowy: IP20 (PN-EN 60529)Klasa ochronności: IIKategoria przepięciowa: IIStopień zanieczyszczenia: 2Napięcie udarowe: 2 kV (PN-EN 61000-4-5)Wymiary: jednomodułowa (17,5 mm) 90x17,5x66 mmWaga: 0,08 kgZgodność z normami: PN-EN 60730-1, PN-EN 60730-2-7, PN-EN 61000-4-2,3,4,5,6,11
