Монтажний з'єднувач ZJUN-35/ червоний=20ШТ

Opis

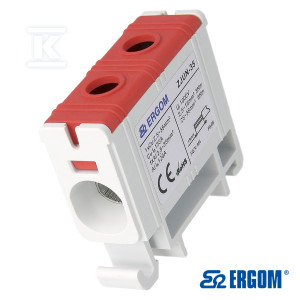

Шинова з'єднувальна клема Al/Cu ZJUN-35 призначена для з'єднання алюмінієвих та мідних провідників з номінальним перерізом 35 mm² в інсталяціях з напругою до 1000 V. Застосовується в розподільчих щитах та розподільних системах, що потребують безпечного та довговічного з'єднання жил Al та Cu.Клеми відповідають вимогам стандарту PN-EN 60947-7-1 щодо клемних колодок для мідних провідників. Крім того, вони отримали позитивний результат випробування на струмове коротке замикання відповідно до IEC TS 60947-7-5:2021 (п. 9.4.6) для клем, що працюють з алюмінієвими жилами.Токопровідний елемент, виготовлений із цинкованого алюмінієвого сплаву, забезпечує сумісність з провідниками Al та Cu і знижує ризик контактної корозії. Сталеві гвинти, покриті контактною пастою, покращують якість контакту та стабільність з'єднання. Корпус і кришка з поліаміду 6.6 забезпечують високу механічну міцність та клас горючості UL 94 V0.Клема призначена виключно для монтажу на шину TSE 35 і завдяки компактній конструкції може бути встановлена під захисний кожух модульного обладнання.Електричні дані:- постійний струм Al: 120 A- постійний струм Cu: 135 A- номінальна напруга ізоляції Ui: 1000 V- діелектрична міцність: 4 kV- номінальний переріз: 35 mm²- діапазон перерізів провідників: 2,5–35 mm²Механічні дані:- кількість токопровідних шляхів: 1- кількість полюсів: 1- кількість гвинтів: 2- матеріал токопровідного елемента: цинкований алюмінієвий сплав- матеріал корпусу та кришки: поліамід 6.6- матеріал гвинтів: оцинкована сталь, покрита контактною пастою- довжина зачистки провідника: 19 mm- форма затискання кінцівки дроту: трапеція- рекомендований момент затягування: 6 Nm- рекомендований тип наконечника викрутки: HEX (M4)- монтаж: шина TSE 35- розміри (В x Ш x Г): 47,3 x 16 x 40,3 mm- ступінь захисту: IP20- клас горючості: UL 94 V0- колір: червонийСтандарти:- PN-EN 60947-7-1- IEC TS 60947-7-5:2021 п. 9.4.6
