ELS Licznik Energii Elektrycznej 1-fazowy 45A LCD

Opis

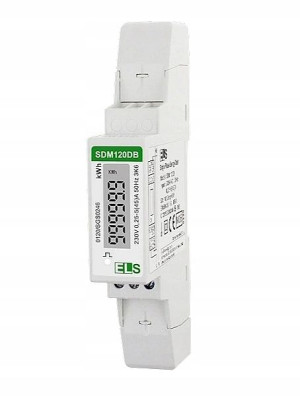

LICZNIK 1-FAZOWY PODŚWIETLANY WYŚWIETLACZ, 45AELS SDM120DB✅ Urządzenie jest ekonomicznym rozwiązaniem do monitorowania zużycia energii elektrycznej sieci jednofazowej.✅ Służy do wskazań energii elektrycznej prądu przemiennego jednofazowego w układzie bezpośrednim. ✅Posiada DIODY LED na przednim panelu informują o obecności napięcia na zaciskach licznika, a wartość wskazuje wyświetlacz LCD.✅ Istnieje możliwość podłączenia urządzenia zliczającego. ✅ Z Łatwością można zamontować w szafach elektrycznych lub podłączyć do zewnętrznego źródła zasilania. Zestaw Zawiera:1 szt. Licznik 1-fazowy SDM120DBDane Techniczne :Napięcie znamionowe (Un): 230VZakres pomiarowy napięcia: 176~276VWłaściwości izolacyjne: - napięcie udarowe AC 4kV przez 1 minutę- impulsowe napięcie udarowe 6kV-1.2SPrąd bazowy (Ib): 5APrąd maksymalny (Imax): 45APrąd minimalny (Imin): 0.25AZakres prądu pracy: 0.4% Ib-ImaxPrzeciążenie prądowe: 30Imax przez 0.01sCzęstotliwość znamionowa: 50HzPobór własny: 1W/8VAWyjście impulsowe: 1000imp/kWhMaksymalny odczyt: 99999,9kWhWilgotność podczas pracy: 90%Wilgotność podczas magazynowania: bTemperatura podczas pracy: -25°C - +55°CTemperatura podczas magazynowania: -40°C - +70°CStopień ochrony: IP51Klasa izolacji licznika w obudowie: IIŚrodowisko elektromagnetyczne: E2Stopień zanieczyszczenia: 2Wymiary:Szerokość : 17,5 mmWysokość : 119 mmGłębokość : 62 mmSchemat PodłączeniaZacisk 1: L -WE Zacisk 2: L- WYZaciski 3 & 4: NZaciski 6 & 7: Wyjście impulsoweINSTRUKCJANależy odłączyć zasilanie.

Urządzenie zamontować na szynie TH35 w skrzynce rozdzielczej.

Fazę wejściową należy podłączyć do zacisku 1.

Przewód N należy podłączyć do zacisku 3.

Obwód mierzony lub pojedynczy odbiornik należy podłączyć do zacisku2 (faza wyjściowa L) i do zacisku 4 (N).

Dodatkowy odbiornik impulsowy można podłączyć pod zaciski 6(-) i 7(+).

W tym przypadku do układu należy doprowadzić dodatkowe napięcie zasilające z zakresu 5÷27V DC poprzez rezystor R (470Ω ÷ 1kΩ) ograniczający wartość prądu.
