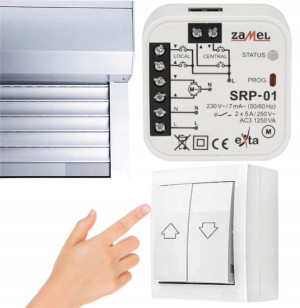

ZAMEL Sterownik rolet dopuszkowy przewodowy SRP-01

Opis

Sterownik rolet dopuszkowy przewodowyZAMEL SRP-01Przeznaczony do przewodowego sterowania napędami rolet okiennych, markiz, bram (silniki elektryczne jednofazowe 230V~)Urządzenie energooszczędne, przystosowane do pracy ciągłejMożliwość współpracy z systemem EXTA FREE poprzez sterownik rolet dopuszkowy centralny SRP-03Wejścia sterowania lokalnego i centralnegoMoże pracować jako sterownik niezależny lub być łączony w sekcjeTryby komfortowe (górny i dolny) możliwość zapamiętania położenia rolety (np. w połowie wysokości)Możliwość współpracy z dowolnym łącznikiem żaluzjowym (nie wyposażonym w elementy podświetlające)Dwa wyjścia przekaźnikowe o maksymalnej obciążalności 16 AŁatwy montaż w puszcze instalacyjnej (Ø 60 mm)Zestaw zawiera:Sterownik rolet dopuszkowy przewodowy SRP-01Instrukcję obsługi w języku polskim❌ Przycisk żaluzjowy nie jest częścią zestawu! Sterownik rolet dopuszkowy SRP-01 przeznaczony do lokalnego lub/i centralnego sterowania roletami okiennymi lub innymi urządzeniami napędzanymi silnikami jednofazowymi 230 V~. Może pracować jako sterownik niezależny lub być łączony w sekcje.

Urządzenie posiada wbudowane tryby komfortowe - górny i dolny (możliwość zapamiętania położenia rolety).

Opis sterownikaZaciski sterowania centralnego Zaciski sterowania centralnego Zaciski sterowania centralnego Zaciski zasilania (L, N)Sygnalizacja optyczna pracy odbiornikaPrzycisk programowaniaMontaż i podłączenieRozłączyć obwód zasilania bezpiecznikiem, wyłącznikiem nadmiarowoprądowym lub rozłącznikiem izolacyjnym przyłączonymi do odpowiedniego obwodu.

Sprawdzić odpowiednim przyrządem stan beznapięciowy na przewodach zasilających.

Podłączyć przewody pod zaciski zgodnie ze schematem podłączenia.

Umieścić urządzenie SRP-01 w puszce instalacyjnej.

Załączyć obwód zasilania.

Dane techniczne:Zaciski zasilania: L, NZnamionowe napięcie zasilania: 230 V ACTolerancja napięcia zasilania: +10 / -15 %Częstotliwość znamionowa: 50 / 60 HzZnamionowy pobór mocy: 0,19 W (tryb czuwania), 0,58 W (podczas ruchu rolety)Sygnalizacja optyczna ruchu rolety: dioda LED czerwonaMaksymalny czas ruchu rolety: 120 sProgramowany czas dla trybu komfortowego: 1 / 120 sZaciski sterowania lokalnego: LOCAL (góra), (dół)Zaciski sterowania centralnego: CENTRAL (góra), (dół)Zaciski zasilania silnika rolety: (góra), (dół)Parametry styków przekaźnika: 2NO 5A / 250V AC AC3 1250 VA (styki napięciowe)Liczba zacisków przyłączeniowych: 8Przekrój przewodów przyłączeniowych: 0,2 / 2,50 mm2Temperatura pracy: -10 / +55 CPozycja pracy: dowolnaMocowanie obudowy: puszka instalacyjna Ø 60 mmStopień ochrony obudowy: IP20 (PN-EN 60529)Klasa ochronności: IIKategoria przepięciowa: IIStopień zanieczyszczenia: 2Napięcie udarowe: 1 kV (PN-EN 61000-4-5)Wymiary: 47,5 x 47,5 x 20 mmWaga: 0,040 kgZgodność z normami: PN-EN 60669, PN-EN 61000
