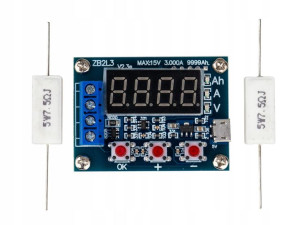

Tester Miernik Pojemności Baterii Akumulatora Zb2l

Opis

Tester miernik pojemności baterii akumulatora HW586 / ZB2L3Pracuje na napięciu 4,6-6V - zasilanie przez mini USB np. z ładowarki do telefonu.

Służy do badania baterii typu: Li-Ion, Ni-Mh, Ni-Cd, Li-Pol, Li-Fe, PbNapięcie badanych akumulatorów do 15V.

Minimalne napięcie baterii, do którego może być rozładowana bateria 0,5 VMaksymalna pojemność baterii 9999Ah.

Błąd pomiaru to tylko 1%Rezystory 7,5 Ohm, 5W - 2szt. w zestawieWskazania błędów przez wyświetlacz:Err1: napięcie akumulatora jest powyżej 15 VErr2: napięcie akumulatora jest niższe niż napięcie minimalneErr3: Bateria nie może pozwolić na obciążenie lub prąd rozładowania zbyt dużyErr4: prąd rozładowania przekracza 3,1 AZESTAW ZAWIERA:1szt płyta z miernikiem ZB2L32szt rezystory do obciążania testowanych akumulatorówInstrukcja obsługi:Akumulator powinien być w pełni naładowanyPodłączyć testowany akumulator do testera plusem do zacisku IN (+) a minusem do IN (-) UWAGA: Odwrotne podłączenie może spowodować uszkodzenie obwodu!

Obciążenie (rezystor obciążeniowy) podłączyć do zacisków RPodłączyć zasilanie testera 4,6-6VNaciskamy przycisk OK i trzymamy do momentu, aż dioda zamruga 3 razy. Tester sam wykrywa napięcie akumulatora i sam dobiera zakres rozładowania.

Wyświetlacz naprzemiennie pokazuje aktualne napięcie, prąd rozładowywania oraz ilość rozładowanych mAhTester rozładowuje baterię do zadanej wartości napięcia (w przypadku automatycznego doboru tester sam ustala wysokość napięcia, do którego ma być rozładowany akumulator).

Po zakończeniu rozładowywania na wyświetlaczu mruga rzeczywista pojemność akumulatora.

Czas trwania pomiaru jest dość długi, ponieważ wymaga rozładowania akumulatora do zadanego napięciaPrzyciskami (+) i (-) możemy ręcznie ustawiać minimalne napięcie, do którego chcemy rozładować akumulatorUWAGA: Przy ręcznym ustawianiu napięcia, do którego ma być rozładowany akumulator, należy pamiętać, że zbyt mocne rozładowanie akumulatora może spowodować jego uszkodzenie - należy korzystać z zaleceń producenta danego akumulatora odnośnie utrzymania napięć minimalnych.

Przy pomiarach akumulatorów o dużych pojemnościach należy zamienić rezystor obciążający na inny odbiornik, który będzie wymuszał prąd obciążenia na poziomie max. ok. 2A. Wynika to z faktu, że wydzielana jest duża ilość ciepła w wyniku przepływającego prądu przez obciążnik. Może to doprowadzić do spalenia rezystora lub uszkodzenia miernika.
