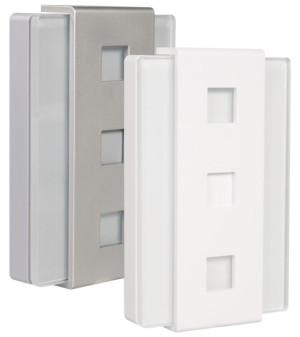

Gong przewodowy GNT-248 dwutonowy GLASSO 8V Zamel

Opis

Gong przewodowy GNT-248 dwutonowy GLASSO 8V ZamelOpis produktuDzwonek elektromagnetyczny przeznaczony do użytkowania w pomieszczeniach wyposażonych w instalację dzwonkową o napięciu 8V AC.

Cechy produktuGong elektromechanicznyDźwięk: dwa tony BIM-BAM, długo wybrzmiewającePoziom dźwięku: ok. 78 dBObudowa z tworzywa sztucznego, nakrytego taflą hartowanego szkła (o grubości 8mm) i ozdobną nakładką w srebrnym lub białym kolorzeNowoczesne, eleganckie wzornictwoInstrukcja instalacji dzwonka GNT-2481. Przed rozpoczęciem czynności łączeniowych, odłączyć napięcie zasilające instalację dzwonkową. Należy upewnić się za pomocą właściwego przyrządu pomiarowego, że w instalacji dzwonkowej panuje stan beznapięciowy.2. Zdjąć pokrywę dzwonka za pomocą wkrętaka płaskiego, podważając zaczep pokrywy.3. Ustalić miejsce montażu dzwonka na ścianie, wykonać dwa otwory, odpowiadające otworom montażowym w podstawie dzwonka. Należy zwrócić uwagę na pionowe ułożenie dzwonka (zaznaczone na podstawie).4. Osadzić w otworach kołki rozporowe.5. Wkręcić wkręt do osadzonego wcześniej górnego kołka rozporowego tak aby wystawał maksymalnie 5 mm.6. Przez okrągły otwór w podstawie dzwonka przełożyć przewody instalacji dzwonkowej.7. Zawiesić podstawę na wystającym, górnym wkręcie.8. Przymocować podstawę drugim wkrętem, wkręcając go do dolnego kołka rozporowego.9. Odizolować końce przewodów instalacji dzwonkowej na długości 15 mm.10. Docisnąć dźwignie zaciskowe i wsunąć odizolowane końce przewodów w otwory zacisków po czym zwolnić dźwignie. Należy sprawdzić poprawność zamocowania przewodów delikatnie je pociągając. W razie potrzeby czynność powtórzyć.11. Założyć pokrywę dzwonka12. Załączyć napięcie zasilające instalację dzwonkową.13. Sprawdzić działanie dzwonka przez naciśnięcie przycisku dzwonkowego.

W skład zestawu wchodzi1. Dzwonek.2. Kołki montażowe.3. Instrukcja montażu.

UWAGA! Zawsze przed zdjęciem pokrywy dzwonka należy upewnić się, że w instalacji dzwonkowej występuje stan beznapięciowy!
