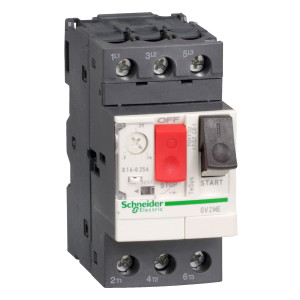

Wyłącznik silnikowy z napędem przyciskowym I=13-18A GV2ME20AP SCHNEIDER
Opis
Wyłącznik silnikowy z napędem przyciskowym I=13-18A GV2ME20AP SCHNEIDER Opis biegunów 3P rodzaj sieci Prąd przemienny (AC) Kategoria użytkowania AC-3 zgodnie z IEC 60947-4-1Category A conforming to IEC 60947-2 częstotliwość sieciowa 50 Hz sposób mocowania 35 mm szyna symetryczna DIN: przyciętyPanel: przykręcony (with adaptor plate) Położenie pracy W każdym położeniu moc silnika w kW 7,5 kW w 400/415 V prąd przemienny (AC) 50 Hz9 kW w 500 V prąd przemienny (AC) 50 Hz15 kW w 690 V prąd przemienny (AC) 50 Hz zdolność wyłączania 100 kA Icu w 230/240 V prąd przemienny (AC) 50 Hz zgodnie z IEC 60947-215 kA Icu w 400/415 V prąd przemienny (AC) 50 Hz zgodnie z IEC 60947-28 kA Icu w 440 V prąd przemienny (AC) 50 Hz zgodnie z IEC 60947-26 kA Icu w 500 V prąd przemienny (AC) 50 Hz zgodnie z IEC 60947-23 kA Icu w 690 V prąd przemienny (AC) 50 Hz zgodnie z IEC 60947-2 [Ics] znamionowy prąd wyłączalny eksploatacyjny 100 % w 230/240 V prąd przemienny (AC) 50 Hz zgodnie z IEC 60947-250 % w 400/415 V prąd przemienny (AC) 50 Hz zgodnie z IEC 60947-250 % w 440 V prąd przemienny (AC) 50 Hz zgodnie z IEC 60947-275 % w 500 V prąd przemienny (AC) 50 Hz zgodnie z IEC 60947-275 % w 690 V prąd przemienny (AC) 50 Hz zgodnie z IEC 60947-2 typ sterowania Przycisk [In] prąd znamionowy 18 A thermal protection adjustment range 13 18 A prąd wyzwalania magnetycznego 223 A [Ue] znamionowe napięcie łączeniowe 690 V prąd przemienny (AC) 50 Hz zgodnie z IEC 60947-2 Znamionowe napięcie izolacji [Ui] 690 V prąd przemienny (AC) 50 Hz zgodnie z IEC 60947-2 Znamionowy prąd cieplny przy konwekcyjnym chłodzeniu powietrznym [Ith] 18 A zgodnie z IEC 60947-4-1 znamionowe napięcie udarowe wytrzymywane [Uimp] 6 kV zgodnie z IEC 60947-2 strata mocy na biegun 2,5 W trwałość mechaniczna 100000 cykl trwałość elektryczna 100000 cykl dla AC-3 w 440 V maximum operating rate 25 cykl/h tryb pracy Ciągły zgodnie z IEC 60947-4-1 Moment dokręcania 1,7 N.m na zaciski śrubowe funkcja izolacyjna Yes conforming to IEC 60947-1 wrażliwość na zanik fazy Yes conforming to IEC 60947-4-1 wysokość 89 mm Szerokość 45 mm głębokość 78,5 mm
