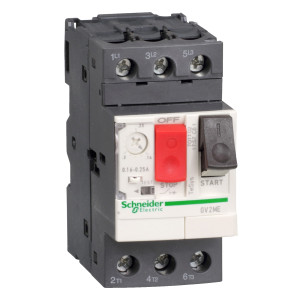

Wyłącznik silnikowy z napędem przyciskowym I=17-23A GV2ME21AP SCHNEIDER

Opis

Wyłącznik silnikowy z napędem przyciskowym I=17-23A GV2ME21AP SCHNEIDER Opis biegunów 3P   rodzaj sieci Prąd przemienny (AC)   Kategoria użytkowania AC-3 zgodnie z IEC 60947-4-1Kategoria A zgodnie z IEC 60947-2   częstotliwość sieciowa 50 Hz   sposób mocowania 35 mm szyna symetryczna DIN: przyciętyPanel: przykręcony (with adaptor plate)   Położenie pracy W każdym położeniu   moc silnika w kW 9 kW w 400/415 V prąd przemienny (AC) 50 Hz11 kW w 500 V prąd przemienny (AC) 50 Hz18,5 kW w 690 V prąd przemienny (AC) 50 Hz   zdolność wyłączania 50 kA Icu w 230/240 V prąd przemienny (AC) 50 Hz zgodnie z IEC 60947-215 kA Icu w 400/415 V prąd przemienny (AC) 50 Hz zgodnie z IEC 60947-26 kA Icu w 440 V prąd przemienny (AC) 50 Hz zgodnie z IEC 60947-24 kA Icu w 500 V prąd przemienny (AC) 50 Hz zgodnie z IEC 60947-23 kA Icu w 690 V prąd przemienny (AC) 50 Hz zgodnie z IEC 60947-2   [Ics] znamionowy prąd wyłączalny eksploatacyjny 100 % w 230/240 V prąd przemienny (AC) 50 Hz zgodnie z IEC 60947-240 % w 400/415 V prąd przemienny (AC) 50 Hz zgodnie z IEC 60947-250 % w 440 V prąd przemienny (AC) 50 Hz zgodnie z IEC 60947-275 % w 500 V prąd przemienny (AC) 50 Hz zgodnie z IEC 60947-275 % w 690 V prąd przemienny (AC) 50 Hz zgodnie z IEC 60947-2   typ sterowania Przycisk   [In] prąd znamionowy 23 A   thermal protection adjustment range 17 23 A   prąd wyzwalania magnetycznego 327 A   [Ue] znamionowe napięcie łączeniowe 690 V prąd przemienny (AC) 50 Hz zgodnie z IEC 60947-2   Znamionowe napięcie izolacji [Ui] 690 V prąd przemienny (AC) 50 Hz zgodnie z IEC 60947-2   Znamionowy prąd cieplny przy konwekcyjnym chłodzeniu powietrznym [Ith] 23 A zgodnie z IEC 60947-4-1   znamionowe napięcie udarowe wytrzymywane [Uimp] 6 kV zgodnie z IEC 60947-2   strata mocy na biegun 2,5 W   trwałość mechaniczna 100000 cykl   trwałość elektryczna 100000 cykl dla AC-3 w 440 V   maximum operating rate 25 cykl/h   tryb pracy Ciągły zgodnie z IEC 60947-4-1   Moment dokręcania 1,7 N.m na zaciski śrubowe   funkcja izolacyjna Tak zgodnie z IEC 60947-1   wrażliwość na zanik fazy Tak zgodnie z IEC 60947-4-1   wysokość 89 mm   Szerokość 45 mm   głębokość 78,5 mm
