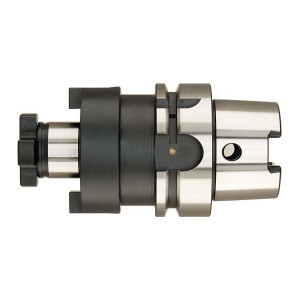

Trzpień frezarski do głowic nasadzanych DIN 69893A HSK-A63 40x100 mm Fortis

Opis

Trzpień frezarski do głowic nasadzanych HSK-A63 40x100 mm Fortis Trzpień przeznaczony do mocowania głowic frezarskich nasadzanych w oprawkach HSK-A63, zgodnych z odpowiednią normą stożka. Rozwiązanie dedykowane do precyzyjnej obróbki skrawaniem w centrach obróbczych, gdzie wymagana jest powtarzalność mocowania i stabilność procesu. Cechy i korzyści Zgodność z ISO 12164-1 (DIN 69893), kształt A – łatwa integracja z istniejącym systemem oprawek HSK-A w obrabiarkach CNC. Twardość po hartowaniu 58 ± 2 HRC – odporność na zużycie powierzchni stożkowych przekłada się na dłuższą żywotność uchwytu i stabilność mocowania. Minimalna głębokość hartowania 0,5 mm – zabezpiecza przed przedwczesnym zużyciem przy intensywnej eksploatacji. Wytrzymałość rdzenia ok. 950 N/mm² – zwiększona odporność na obciążenia dynamiczne podczas frezowania. Bicie promieniowe ≤ 0,006 mm – poprawa dokładności obróbki, lepsza jakość powierzchni i mniejsze ryzyko drgań. Klasa wyważenia G 2,5 dla 25000 min⁻¹ – możliwość pracy przy wysokich prędkościach obrotowych bez pogorszenia stabilności. Otwór kanału chłodzącego – umożliwia doprowadzenie chłodziwa bezpośrednio do strefy skrawania, co wspiera wydłużenie trwałości narzędzia skrawającego. Dodatkowe otwory gwintowane do głowic wg DIN 2079 – zwiększona uniwersalność mocowania różnych typów głowic frezarskich. Zastosowanie Trzpień znajduje zastosowanie w centrach obróbczych i frezarkach z wrzecionem HSK-A63 do mocowania głowic nasadzanych z rowkiem poprzecznym według DIN 1880 oraz głowic frezarskich z mocowaniem zgodnym z DIN 2079. Przeznaczony do profesjonalnych zastosowań w obróbce metali, w działach utrzymania ruchu, narzędowniach oraz zakładach produkcyjnych wymagających stabilnego i powtarzalnego mocowania narzędzi. Specyfikacja techniczna Norma: DIN 69893 (ISO 12164-1), kształt A Stożek: HSK-A63 Długość trzpienia: 27 mm Średnica trzpienia: 40 mm Długość wysięgu: 100 mm Średnica odsadzenia: 88 mm Stożek wg normy: DIN 254 Tolerancja kąta stożka: AT3 Bicie promieniowe: ≤ 0,006 mm Klasa wyważenia: G 2,5 dla 25000 min⁻¹ Materiał: stopowa stal do nawęglania Twardość po hartowaniu: 58 ± 2 HRC Minimalna głębokość hartowania: 0,5 mm Wytrzymałość rdzenia na rozciąganie po hartowaniu: ok. 950 N/mm² Rowek poprzeczny narzędzia: zgodnie z DIN 1880 Zawartość zestawu Trzpień frezarski uniwersalny do głowic nasadzanych Śruba dociągająca Najczęściej zadawane pytania Do jakiego typu oprawek i wrzecion pasuje ten trzpień frezarski? Trzpień jest przeznaczony do systemu HSK-A63 zgodnego z normą DIN 69893 (ISO 12164-1), kształt A. Jakie głowice frezarskie można mocować na tym trzpieniu? Można mocować głowice nasadzane z rowkiem poprzecznym według DIN 1880 oraz głowice frezarskie z mocowaniem zgodnym z DIN 2079. Czy trzpień ma kanał chłodzący do doprowadzenia chłodziwa? Tak, trzpień posiada otwór kanału chłodzącego do doprowadzenia czynnika chłodzącego do strefy obróbki. Jaka jest długość i średnica trzpienia oraz wysięg? Długość trzpienia wynosi 27 mm, średnica trzpienia 40 mm, a długość wysięgu 100 mm.
