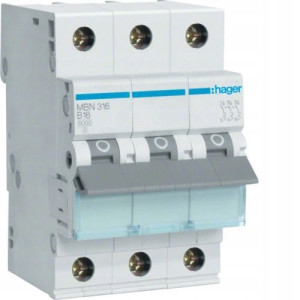

Hager Wyłącznik Nadprądowy Mcb 6ka 3p B 16a Mbn316

Opis

Hager, MCB Wyłącznik nadprądowy Icn=6000A 3P B 16A, MBN316KonstrukcjaLiczba biegunów chronionych: 3Liczba biegunów: 3 PUkład biegunów: 3 PCharakterystyka wyzwalania: BFunkcjeZ rozłączanym biegunem N: NieKonfiguracjaLiczba modułów: 3Charakterystyka elektrycznaZnamionowa zwarciowa zdolność łączeniowa Icn: 6 kANapięcie znamionowe łączeniowe Ue (AC): 230 / 400 VTyp napięcia zasilającego: ACCzęstotliwość: 50/60 HzNapięcieZnamionowe napięcie izolacji Ui: 500 VZnamionowe napięcie udarowe wytrzymywane Uimp: 4000 VPrądPrąd znamionowy In: 16 APrąd znamionowy wyłączalny zwarciowy roboczy Ics: 6 kAMin./max. wartość natężenia prądu AC zadziałania zabezpieczenia zwłocznego: 1.13 / 1.45 InMin./max. wartość natężenia prądu AC zadziałania zabezpieczenia bezzwłocznego: 3 / 5 InMin./max. wartość natężenia prądu DC zadziałania zabezpieczenia bezzwłocznego: 4 / 7 InMin./max. wartość natężenia prądu DC zadziałania zabezpieczenia zwłocznego: 1.13 / 1.45 InZdolność wyłączania 1P przy 400 V (EN 60947-2).: 3 kAZnam. zdolność wyłącz. zwarciowego Icn poniżej 400V AC zgodnie z IEC 60898-1: 6 kAZdolność wyłączania 400V (NF EN 60947-2): 10 kAZdolność wyłączania 415V (NF EN 60947-2): 10 kAPrąd / TemperaturaPrąd znamionowy w temperaturze -25°C: 20.4 APrąd znamionowy w temperaturze -20°C: 20.1 APrąd znamionowy w temperaturze -15°C: 19.7 APrąd znamionowy w temperaturze -10°C: 19.3 APrąd znamionowy w temperaturze -5°C: 18.9 APrąd znamionowy w temperaturze 0°C: 18.5 APrąd znamionowy w temperaturze 30°C: 16 APrąd znamionowy w temperaturze 35°C: 15.5 APrąd znamionowy w temperaturze 40°C: 15 APrąd znamionowy w temperaturze 45°C: 14.4 APrąd znamionowy w temperaturze 50°C: 13.9 APrąd znamionowy w temperaturze 55°C: 13.3 APrąd znamionowy w temperaturze 60°C: 12.7 APrąd znamionowy w temperaturze 65°C: 12 APrąd znamionowy w temperaturze 70°C: 11.3 AWspółczynnik korekcyjny prąduWspółczynnik korekcyjny prądu znam. dla 2 aparatów zainstalowanych obok siebie: 1Współczynnik korekcyjny prądu znam. dla 3 aparatów zainstalowanych obok siebie: 0.95Współczynnik kor. prądu znam. dla 4 lub 5 aparatów zainstalowanych obok siebie: 0.9Współczynnik kor. prądu znam. dla 6 aparatów zainstalowanych obok siebie: 0.85Współczynnik korekcyjny wyzwalacza bezzwłocznego przy częstotliwości 100 Hz: 1.1Współczynnik korekcyjny wyzwalacza bezzwłocznego przy częstotliwości 200 Hz: 1.2Współczynnik korekcyjny wyzwalacza bezzwłocznego przy częstotliwości 400 Hz: 1.5Współczynnik korekcyjny wyzwalacza bezzwłocznego przy częstotliwości 60 Hz: 1WymiaryGłębokość produktu: 70 mmWysokość produktu: 83 mmSzerokość produktu: 52.5 mmCzęstotliwośćCzęstotliwość (zakres do ETIM): 50 do 60 HzMocCałkowite straty mocy dla prądu znamionowego: 8.2 WStraty mocy na biegun dla prądu znamionowego: 2.8 WWytrzymałośćWytrzymałość elektryczna (liczba cykli): 4000Wytrzymałość mechaniczna (liczba cykli): 20000Instalacja / MontażMoment dokręcający: 2,8 NmPodłączeniePrzekrój przewodu elastycznego (linka) w zacisku: 1 / 25mm²Przekrój przewodu sztywnego (drut) w zacisku: 1 / 35mm²Pojemność zacisku wejściowego/wyjściowego dla przewodu sztywnego (drut): 1 / 35 mm²Pojemność zacisku wejściowego/wyjściowego dla przewodu elastycznego (linka): 1 / 25 mm²Rodzaj przyłącza: ze śrubąNormaNorma: EN 60898-1Dyrektywa europejska WEEE: dotyczyBezpieczeństwoStopień ochrony: IP20Warunki użytkowaniaTemperatura robocza: -25...70 °CStopień zanieczyszczenia zgodnie z IEC 60664 / IEC 60947-2.: 2Klasa ograniczenia energii I²t.: 3Temperatura przechowywania/transportu: -25...80 °C
