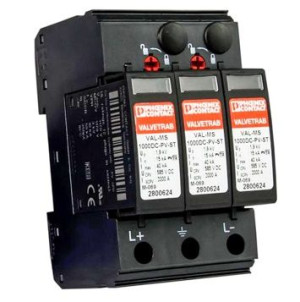

Ograniczniki przepięć typu 2 PV DC VAL-MS 1000DC

Opis

Ograniczniki przepięć typu 2 PV DC VAL-MS 1000DCOgraniczniki przepięć typu 2 dla systemów PV DC VAL-MS 1000DC-PV/2+V 2800628 PHOENIX CONTACT☑️Dane techniczneProducent: PHOENIX CONTACTIndeks producenta: 2800628Kategoria: Ograniczniki przepięć typ 2 CSposób montażu Szyna montażowa DIN 35 mmTyp 2Sygnalizacja zadziałania na urządzeniu OptycznyWysokość 90 mmSzerokość 53,4 mmGłębokość 65,5 mmKraj pochodzenia NiemcyUkład ochronny po stronie napięcia stałego (DC)Najwyższe napięcie trwałe UCPV 1170 V DCNapięcie biegu jałowego UOCSTC ≤ 970 V DCOdporność na zwarcie I SCPV 1000 ADługotrwały prąd roboczy ICPV < 20 μAznam. prąd obciążenia IL 80 APrąd przewodu ochr. IPE ≤ 20 μA DCPobór mocy w trybie czuwania PC ≤ 25 mVAUkład ochronny po stronie napięcia stałego (DC)Znamionowy prąd odprowadzany (8/20) μs 15 kAMaks. prąd wyładowczy Imax (8/20) μs 40 kASumaryczny prąd odprowadzany Itotal (8/20) μs 40 kAPoziom ochrony Up ≤ 3,7 kVNapięcie resztkowe Ures ≤ 3,7 kV (przy In)≤ 3,1 kV (przy 5 kA)≤ 3,5 kV (przy 10 kA)≤ 4 kV (przy 20 kA)≤ 4,6 kV (przy 30 kA)≤ 5 kV (przy 40 kA)Czas odpowiedzi tA ≤ 25 nsrezystancja izolacji Riso > 5 GΩ (przy 500 V DC)Dane przyłączenioweRodzaj przyłącza Złączki śruboweGwint śruby M5Moment dokręcania 4,5 NmDługość usuwanej izolacji 16 mmPrzekrój przewodu giętkiego 1,5 mm² ... 25 mm²Przekrój przewodu sztywnego 1,5 mm² ... 35 mm²Przekrój przewodu AWG 15 ... 2Rodzaj przyłącza Zacisk o podwójnym przyłączu (Biconnect)Gwint śruby M5Przekrój przewodu giętkiego 1,5 mm² ... 16 mm²Właściwości produktu☑️Większe bezpieczeństwo dzięki zastosowaniu normy EN 50539-11☑️Pewny styk dzięki wbudowanemu ryglowi obrotowemu☑️Łatwa wymiana dzięki ogranicznikom wtykowym☑️Optymalna ochrona prostownika dzięki niskiemu poziomowi ochrony☑️Celowa wymiana uszkodzonych wtyków dzięki optycznemu wskaźnikowi stanu☑️Zabezpieczenie przed omyłkowym wtykaniem przez kodowane wtyki i podstawki☑️Zawsze właściwy ogranicznik dzięki uniwersalnie stosowanym komponentów ochronnych typ1 / typ2Wskazówka☑️Urządzenie jest przewidziane do zabudowy chronionej przed dotykiem w obudowie. Należy utrzymywać odstęp co najmniej 8 mm pomiędzy aktywnymi i uziemionymi częściami z boków i w obszarze przyłączania.

Ogranicznik przepięć dla 2-biegunowych izolowanych i uziemionych systemów napięcia stałego 1000 V DC, do montażu na szynie nośnej, 3-biegunowa podstawka, trzy wtykowe elementy ochronne z kontrolą termiczną, wskaźnik stanu na każdym wtyku.
