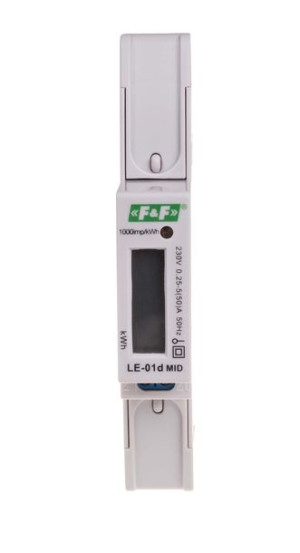

Licznik energii elektrycznej 1-fazowy LE-01d MID

Opis

Licznik energii elektrycznej 1-fazowy LE-01d MIDJednofazowy. Prąd 45A.

Przeznaczenie:LE-01 są statycznymi (elektronicznymi) wzorcowanymi licznikiami energii elektrycznej służącymi jako podliczniki do pomiaru energii elektrycznej prądu przemiennego jednofazowego w układzie bezpośrednim.

Działanie:Specjalny układ elektroniczny pod wpływem przepływającego prądu i przyłożonego napięcia generuje impulsy w ilości proporcjonalnej do pobieranej energii elektrycznej. Pobór energii sygnalizowany jest miganiem LED. Lliczba impulsów jest przeliczana na energię pobraną a jej wartość wskazywana jest  przez segmentowy wyświetlacz LCD w LE-01d lub przez mechaniczne liczydło bębnowe w LE-01.

Licznik posiada wyjście impulsowe SO+ - SO-. Pozwala to na podłączenie innego urządzenia impulsowego sczytującego (SO) generowane impulsy przez licznik. Do poprawnej pracy licznika nie jest wymagane podłączenie dodatkowego urządzenia.

Licznik posiada możliwość plombowania  osłon zacisków  wejściowych i wyjściowych uniemożliwiające zrobienie obejścia licznika.

Dane techniczne:napięcie odniesienia  230V AC ±30%prąd bazowy 5Aprąd maksymalny 45Aprąd minimalny 0,02Adokładność pomiaru zgodnie z IEC61036 klasa 1zakres wskazań liczydła:     LE-01 0÷99999,9kWh ;    LE-01d 0÷99999,99kWhstała licznika (1Wh/imp)  1000imp/kWhsygnalizacja sczytywania LED czerwonawyjście impulsowe SO+ SO-  typu otwarty kolektornapięcie podłączenia SO+ SO- prąd podłączenia SO+ SO-  stała SO+ SO- (1Wh/imp)  1000imp/kWhczas impulsu SO+ SO- 90msekpobór własny licznika
