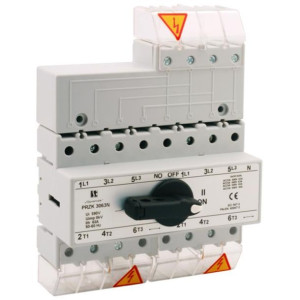

Przełącznik źródła zasilania 80A PRZK 4080-W02

Opis

Przełącznik źródła zasilania 80A PRZK 4080-W02ZastosowaniePrzełączniki źródła zasilania PRZK są zbudowane na bazie rozłączników RSI w związku z tym posiadają wszystkie cechy tych rozłączników.

Przełączniki PRZK stanowią konstrukcyjne połączenie, jedną wspólną pokrywą, dwóch rozłączników typu RSI. Rozwiązanie to zapewnia doskonałą sztywność ukłaadu, a co za tym idzie, pewność działania i bezpieczeństwo użytkowania. Przełączniki PRZK wyposażone w specjalnie zaprojektowany sprzęgacz stanowią kompleksowe rozwiązanie potrzeby przełączania rodzajów zasilania np. typu Sieć – Agregat. BudowaRodzina łączników izolacyjnych RSI spełnia wszystkie wymagania stawiane nowoczesnej aparaturze niskonapięciowej i jest zgodna z dyrektywami: 73/23/EWG i 93/68/EWG.

Rodzina RSI posiada następujące cechy:– wysokie parametry elektryczne i niezawodne działanie aparatu zapewnione przez samoczyszczący układ nożowych styków oraz efektywne komory gaszeniowe,– niezawodny mechanizm napędowy gwarantujący załączanie i wyłączanie aparatu niezależnie od szybkości przełączania przez operatora,– bezpieczeństwo obsługi zapewnione przez osłony zacisków o stopniu ochrony dostarczane w standardzie,– przy zamocowaniu do pulpitu stopień ochrony IP65– wykonanie 3 i 4 biegunowe, z czwartym biegunem rozłączalnym lub nierozłączalnym,– szybkie mocowanie na szynie lub płycie montażowej, IP20 TS35– możliwość mocowania w większości standardowych rozdzielni bez żadnych dodatkowych elementów (wysokość płyty Przedniej 45mm),– możliwość zablokowania napędu i zabezpieczenia pokrętła w pozycji wyłącz (0-OFF) za pomocą trzech kłódek,– bezpieczne zaciski podłączeniowe,– przyłączanie przewodów nieobrobionych (bez końcówek kablowych) do 70mm– niezawodna identyfikacja stanu rozłącznika – pokrętło zawsze wskazuje aktualną pozycję styków,– specjalna konstrukcja pokrętła zewnętrznego uniemożliwiająca otwarcie drzwi rozdzielnicy w pozycji załącz (I-ON),– możliwość awaryjnego otwarcia drzwi rozdzielnicy (osłony) w stanie zamkniętym rozłącznika (wg instrukcji),– materiały użyte do produkcji nadają się do powtórnego przetworzenia i są przyjazne dla środoWiska. Dane techniczneLiczba biegunów: 4Napięcie znamionowe izolacji Ui [V]: 690Napięcie znamionowe udarowe wytrzymywane Uimp [kV]: 8Prąd cieplny umowny w powietrzu Ith [A]: 80Prąd połączeniowy Ie w kat. AC-21A dla Ue = 690V [A]: 80Prąd połączeniowy Ie w kat. AC-22A dla Ue = 690V [A]: 80Prąd połączeniowy Ie w kat. AC-23A dla- Ue = 400V [A]: 70- Ue = 500V [A]: 55- Ue = 690V [A]: 33Moc znamionowa AC-23A dla trójfazowych standardowych silników synchronicznych dla- Ue = 400 [kw]: 35- Ue = 500 [kw]: 35- Ue = 690 [kw]: 30Prąd połączeniowy Ie w kat. DC-21A dla Ue = 220V [A]: 80Prąd połączeniowy Ie w kat. DC-22A dla Ue = 220V [A]: 50Prąd połączeniowy Ie w kat. DC-23A dla Ue = 220V [A]: 40Prąd połączeniowy krótkotrwały wytrzymywany Icw (1s) [kA]: 1,8Prąd znamionowy załączalny zwarciowy Icm [kA]: 6Prąd znamionowy ograniczony wytrzymywany– prąd spodziewany [kA]: 15– wkładka bezpiecznikowa [A]: 80Trwałość mechaniczna [cykli]: 20000Trwałość łączeniowa [cykli]: 3000Przewody przyłączeniowe sztywne [mm]: 10...25Moment dokręcania zacisku [Nm]: 1,5
