Grupa Ochrony Kotła Siłownik Arm Regulator Afriso

Opis

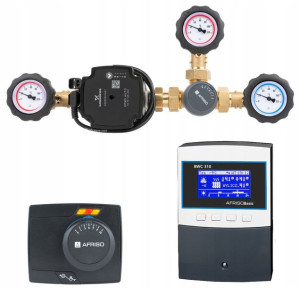

Przedmiotem oferty jest:GRUPA OCHRONY KOTŁA SIŁOWNIK ARM REGULATOR AFRISOAfriso ZESTAW 9013000 + 1434310 + 9031000ZESTAW DO OCHRONY POWROTU KOTŁA Z SIŁOWNIKIEM ARM 343 ProClick I REGULATOREM BWC 310 AFRISONOWOŚĆ NA RYNKUGotowy układ hydrauliczny z obrotowym zaworem mieszającym ARV ProClick i energooszczędną pompą obiegową Grundfos UPM3.

Wyposażona w niezbędną armaturę: 3 zawory odcinające ze zintegrowanymi termometrami, dedykowanym miejscem na czujnik temperatury, zawór zwrotny wbudowany w zawór odcinający z niebieskim termometrem.

Obrotowy zawór mieszający ARV ProClick w grupie BRA połączony z siłownikiem i regulatorem (np. ARM ProClick AFRISO i BWC AFRISO) lub regulator zintegrowany z siłownikiem (np. ACT ProClick AFRISO). Umożliwi automatyczne utrzymywanie zadanej temperatury powrotu do kotła.

Grupa pompowa ochrony powrotu kotła AFRISO BRA 140 z zaworem obrotowym ARV ProClick, pompa WiloZASTOSOWANIEGrupy pompowe ochrony powrotu kotła BTA i BRA stosowane są w instalacjach grzewczych z kotłami stałopalnymi. Montowane na powrocie z instalacji. Mieszają w odpowiednich proporcjach strumienie czynnika, zabezpieczając kocioł przed korozją niskotemperaturową powstającą przez powrót medium o zbyt niskiej temperaturze.

Utrzymanie temperatury powrotu na stałym, określonym przez producenta kotła poziomie zabezpiecza go przed kondensacją wilgoci na płaszczu wodnym i zanieczyszczeniami paleniska przez smoły i sadze. Odpowiednio wysoka temperatura powrotu wydłuża żywotność kotła i zwiększa jego sprawność.

Urządzenia do ochrony temperatury powrotu powinny być montowane w każdej instalacji z buforem ciepła (zbiornikiem akumulacyjnym). Są też zalecane przy każdym kotle na paliwo stałe.

BUDOWAGrupy składają się z trzech zaworów odcinających ze zintegrowanymi termometrami, pompy obiegowej i zaworu mieszającego. Zawór odcinający z niebieskim termometrem wyposażono w zawór zwrotny.

W grupie BTA zastosowano temperaturowy zawór mieszający ATV, w grupie BRA obrotowy zawór mieszający ARV ProClick.

DANE TECHNICZNEPrzyłącza GW G1”Ciśnienie pracy max 6 barTemperatura pracy max 90°CStężenie glikolu max 50%Termometry Ø50 mm, 0÷120°CZawory odcinające DN20, PN16Zawór odcinający z wbudowanym zaworem zwrotnym DN20, PN10Pompa obiegowa Grundfos UPM3 Auto 15-70/130 mm, 230 V AC, 52 W (z wtyczką i kablem 1 m)Obrotowy zawór mieszający ARV 362 ProClick, Kvs 6,3 m3/h, PN10Użyte materiały mosiądz, stal, tworzywo sztuczneGrupy BTA i BRA należy montować na przewodzie powrotnym do źródła ciepła.

Grupa BTA lub BRA stosowana w celu podwyższenia temperatury wody powracającej do kotła na paliwo stałe w instalacji grzewczej ze sprzęgłem hydraulicznym.

Grupa BTA lub BRA stosowana w celu podwyższenia temperatury wody powracającej do kotła na paliwo stałe w instalacji z buforem ciepła.

Siłownik 3-pkt 230V ARM 343 ProClickZASTOSOWANIESiłowniki elektryczne ARM ProClick przeznaczone są do sterowania obrotowymi zaworami mieszającymi. W zależności od wersji ich moment obrotowy wynosi 6 lub 15 Nm. Ich zakres obrotu to 90°. Możliwe jest również operowanie siłownikiem w trybie ręcznym przy użyciu pokrętła.

OPISSiłowniki ARM ProClick wyróżniają się unikalnymi funkcjami oraz atrakcyjnym wyglądem. Dwustronna skala na pokrętle określa stopień otwarcia zaworu. Duże diody LED wskazują kierunek obrotu zaworu. Ręczne obracanie zaworu jest możliwe dzięki zastosowaniu prostego w użyciu sprzęgła w formie przycisku. Siłowniki ARM ProClick nie wymagają konserwacji dzięki zastosowaniu wyjątkowo adhezyjnego smaru zębatek. Siłowniki dostarczane są z przewodem elektrycznym o długości 2 m z żyłami wyraźnie oznaczonymi kolorami. Przewód połączony jest z siłownikiem poprzez wtyczkę, zabezpieczoną pokrywką. Umożliwia to montaż siłownika na zaworze bez podpiętego przewodu sterującego. Montaż siłownika ARM ProClick na zaworach mieszających ARV ProClick odbywa się bez użycia narzędzi oraz bez dodatkowych części czy adapterów. Używając odpowiednich adapterów siłowniki ARM ProClick można zamontować także na zawory poprzedniej generacji ARV oraz na zaworach innych producentów. W zależności od konstrukcji zaworów, siłowniki ARMProClick można zamontować na zaworze z wykorzystaniem mechanizmu ProClick lub w sposób tradycyjny, przy użyciu śrub mocujących oraz kontrujących.

DANE TECHNICZNENapięcie zasilania: 230 V ACCzas obrotu o 90°: 120 sekundMoment obrotowy: 6 NmRodzaj sterowania: 3-punktoweINNOWACYJNY System ProClickNajwiększą przewagą nowej generacji zaworów mieszających ARV ProClick i siłowników elektrycznych ARM ProClick jest innowacyjny system ProClick.

Dzięki niemu, montaż nowego siłownika ARM ProCl
