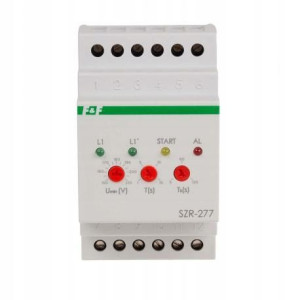

F&f Sterownik Rezerwy Sieć-agregat Szr-277

Opis

F&F, Sterownik rezerwy sieć-agregat, SZR-277Kod produktu: SZR-277Napięcie zasilania: 85÷265 V ACNapięcie zasilania - generator: 85÷265 V ACNapięcie zasilania - akumulator: 10÷15 V DCNapięcie maksymalne: 400 V ACMaksymalny prąd przełączania styków wewnętrznych AC-1: 16 A/250 VMaksymalny prąd przełączania styków wewnętrznych AC-15: 3 A/250 VCzas wyłączenia dolny: 1÷15 sCzas wyłączenia górny: 0,3 sCzas przełączenia linii: 0,3 sCzas kwalifikacji linii jako dobrej: 10 sCzas rozruchu generatora: 5÷120 sKonfiguracja styków: 3 × NOPróg napięciowy dolny: 150÷210 V ACPróg napięciowy górny: 270 V ACHistereza: 5 VPrzyłącze: zaciski śrubowe 2,5 mm²Moment dokręcający: 0,4 NmPobór mocy: 1,5 WTemperatura pracy: -25 ÷ 50 °CWymiary: 3 moduły (52,5 mm)Montaż: na szynie 35 mmStopień ochrony: IP20Opis produktuJednofazowy sterownik załączania rezerwy.

SZR-277 jest przeznaczony do kontroli napięcia jednofazowej sieci zasilającej. Przełączy linię odbiorczą na zasilanie z generatora, gdy parametry głównej linii zasilającej będą nieprawidłowe.

Jak działa sterownik załączania rezerwy SZR-277?

Jeżeli napięcie sieci zasilającej mieści się w zadanym przedziale, to styk pomiędzy zaciskami 2-7 jest zamknięty i zasilanie z linii głównej przenoszone jest do linii odbiorczej. W przypadku przekroczenia dopuszczalnych parametrów napięcia, następuje otwarcie styku 2-7 i odłączenie linii zasilającej od odbioru. Po odłączeniu linii głównej przeprowadzony zostaje rozruch generatora, a następnie przez zamknięcie styku 3-9 zasilanie z generatora zostaje przeniesione do linii odbiorczej. Jeżeli zasilanie na linii głównej zostanie przywrócone i przez 10 s będzie mieścić się ono w zadanym przedziale, to nastąpi otwarcie styku 3-9 i odłączenie generatora. Po kolejnych 300 ms zamknięte zostaną styki 2-7 i przywrócone zostanie zasilanie linii odbiorczej z linii głównej.
