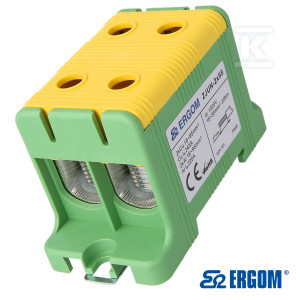

Монтажний з'єднувач ZJUN-2x95 жовтий/зелений=3ШТ

Opis

Шинова з'єднувальна клемна Al/Cu ZJUN-2x95 призначена для з'єднання алюмінієвих та мідних провідників з номінальним перерізом 95 mm² в інсталяціях з напругою до 1000 V. Застосовується в розподільчих щитах низької напруги (нН) та розподільчих мережах, що потребують безпечного та тривкого з'єднання жил Al та Cu.З'єднувачі відповідають вимогам стандарту PN-EN 60947-7-1 щодо клемних колодок для мідних провідників. Крім того, вони отримали позитивний результат випробування на струм короткого замикання відповідно до IEC TS 60947-7-5:2021 (п. 9.4.6) для з'єднувачів, що працюють з алюмінієвими жилами.Контактна шина, виготовлена із луженого алюмінієвого сплаву, забезпечує сумісність з провідниками Al та Cu, а також обмежує ризик контактної корозії. Сталеві гвинти, покриті контактною пастою, покращують якість контакту та стабільність з'єднання. Корпус і кришка з поліаміду 6.6 забезпечують високу механічну міцність та клас горючості UL 94 V0.З'єднувач призначений для монтажу на шину TSE 35 або безпосередньо на основу.Електричні дані:- постійний струм Al: 220 A- постійний струм Cu: 245 A- номінальна напруга ізоляції Ui: 1000 V- діелектрична міцність: 4 kV- номінальний переріз: 95 mm²- діапазон перерізів провідників: 16–95 mm²Механічні дані:- кількість токопровідних шляхів: 2- кількість полюсів: 1- кількість гвинтів: 4- матеріал контактної шини: лужений алюмінієвий сплав- матеріал корпусу та кришки: поліамід 6.6- матеріал гвинтів: оцинкована сталь, покрита контактною пастою- довжина зачистки ізоляції провідника: 27 mm- форма обтискання наконечника на дроті: трапеція- рекомендований момент затягування: 20 Nm- рекомендований тип шліца викрутки: HEX (M5)- монтаж: шина TSE 35 або безпосередньо на основу- розміри (Ш x Г x В): 89 x 42 x 50 mm- ступінь захисту: IP20- клас горючості: UL 94 V0- колір: жовто-зеленийСтандарти:- PN-EN 60947-7-1- IEC TS 60947-7-5:2021 п. 9.4.6
