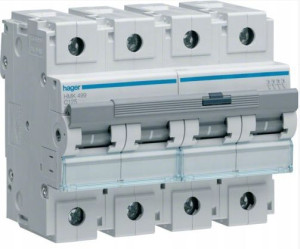

Hager Wyłącznik Nadprądowy 4p C 125a 30ka Hmk499

Opis

MCB Wyłącznik nadprądowy 30kA 4P C 125A HMK499 HagerKonstrukcjaLiczba biegunów chronionych: 4Liczba biegunów: 4 PUkład biegunów: 4 PCharakterystyka wyzwalania: CFunkcjeZ rozłączanym biegunem N: NieKonfiguracjaLiczba modułów: 6Charakterystyka elektrycznaZnamionowa zwarciowa zdolność łączeniowa Icn: 30 kANapięcie znamionowe łączeniowe Ue (AC): 415 VTyp napięcia zasilającego: ACCzęstotliwość: 50/60 HzNapięcieZnamionowe napięcie izolacji Ui: 500 VZnamionowe napięcie udarowe wytrzymywane Uimp: 6000 VPrądPrąd znamionowy In: 125 AMin./max. wartość natężenia prądu AC zadziałania zabezpieczenia zwłocznego: 1.13 / 1.45 InMin./max. wartość natężenia prądu AC zadziałania zabezpieczenia bezzwłocznego: 5 / 10 InPrąd znamionowy w temperaturze 40°C zgodnie z PN-EN 60947: 125 APrąd znamionowy w temperaturze 45°C zgodnie z PN-EN 60947: 122 APrąd znamionowy w temperaturze 50°C zgodnie z PN-EN 60947: 119 APrąd znamionowy w temperaturze 55°C zgodnie z PN-EN 60947: 115.7 APrąd znamionowy w temperaturze 60°C zgodnie z PN-EN 60947: 112 APrąd znamionowy w temperaturze 65°C zgodnie z PN-EN 60947: 109.1 APrąd znamionowy w temperaturze 70°C zgodnie z PN-EN 60947: 105.6 APrąd znamionowy wyłączalny zwarciowy graniczny Icu dla ETIM (PN-EN 60947-2): 30 kAZdolność wyłączania 1P przy 400 V (EN 60947-2).: 4.5 kAZdolność wyłączania 1P przy 415 V (EN 60947-2).: 4.5 kAPrąd znamionowy wyłączalny zwarciowy roboczy Ics: 25 %Prąd znamionowy wyłączalny zwarciowy graniczny Icu dla ETIM (PN-EN 60947-2): 30 kAZdolność wyłączania 240V (NF EN 60947-2): 30 kAZdolność wyłączania 400V (NF EN 60947-2): 30 kAZdolność wyłączania 415V (NF EN 60947-2): 30 kAWspółczynnik korekcyjny prąduWspółczynnik korekcyjny prądu znam. dla 2 aparatów zainstalowanych obok siebie: 1Współczynnik korekcyjny prądu znam. dla 3 aparatów zainstalowanych obok siebie: 1Współczynnik kor. prądu znam. dla 4 lub 5 aparatów zainstalowanych obok siebie: 1Współczynnik kor. prądu znam. dla 6 aparatów zainstalowanych obok siebie: 1WymiaryGłębokość produktu: 70 mmWysokość produktu: 90 mmSzerokość produktu: 106 mmCzęstotliwośćCzęstotliwość (zakres do ETIM): 50 do 60 HzMocCałkowite straty mocy dla prądu znamionowego: 42.25 WStraty mocy na biegun dla prądu znamionowego: 11.56 WWytrzymałośćWytrzymałość elektryczna (liczba cykli): 1000Wytrzymałość mechaniczna (liczba cykli): 20000Instalacja / MontażMoment dokręcający: 3,5 do 5 NmŁatwość demontażu aparatów modułowych: TakMożliwość demontażu od dołu: TakPodłączeniePojemność zacisku wyjściowego dla przewodu elastycznego (linka): 1 / 50 mm²Pojemność zacisku wyjściowego dla przewodu sztywnego (drut): 1 / 70 mm²Przekrój przewodu elastycznego (linka) w zacisku: 50mm²Przekrój przewodu sztywnego (drut) w zacisku: 70mm²Pojemność zacisku wejściowego dla przewodu sztywnego (drut): 1 / 70 mm²Pojemność zacisku wejściowego dla przewodu elastycznego (linka): 1 / 50 mm²Pojemność zacisku wejściowego/wyjściowego dla przewodu sztywnego (drut): 1 / 70 mm²Pojemność zacisku wejściowego/wyjściowego dla przewodu elastycznego (linka): 1 / 50 mm²Rodzaj przyłącza: Zaciski z systemem wyrównaniaNormaNorma: IEC 60947-2Dyrektywa europejska WEEE: dotyczyBezpieczeństwoStopień ochrony: IP20Warunki użytkowaniaStopień zanieczyszczenia zgodnie z IEC 60664 / IEC 60947-2.: 3Klasa ograniczenia energii I²t.: 3TemperaturaTemperatura kalibracji: 40 °C
