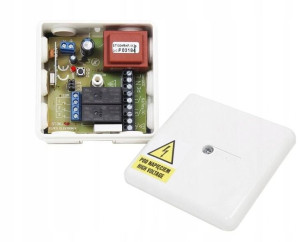

Odbiornik sterownika bramy rolety ST 100 HR NOWY

Opis

Odbiornik ST100HRhet - ElmesOdbiornik sterownika rolet i bram ST 100 HR 230VACOpis produktu:ST 100 HR-het to odbiornik realizujący sterowanie pojedynczą roletą okienną, rolowaną bramą bądź innym urządzeniem automatyki domowej napędzanym silnikiem na napięcie przemienne (bezszczotkowym). Konieczne stosowanie silników z wyłącznikami krańcowymi.✅ Sterownik jest zasilany z sieci 230 VAC.✅ W urządzeniu wykorzystany jest system kodowania zmiennego KEELOQ firmy Microchip Technology Inc., USA. Każda transmisja do odbiornika jest dynamicznie kodowana, inna niż poprzednia, a każdy pilot ma indywidualnie zaprogramowany, zabezpieczony przed odczytem kod.✅ Sterowanie odbywa się za pomocą jednego albo dwóch przycisków pilota (do nabycia oddzielnie) a wyboru trybu pracy dokonuje się przy pomocy zworki JP1.✅ Odbiornik posiada zacisk sterujący zewnętrzną lampą pełniącą funkcję ostrzegawczą bądż oświetleniową - wyboru funkcji dokonuje się zworką JP2.✅ Po otwarciu rolety możliwe jest jej automatyczne zamknięcie po zaprogramowanym czasie - wyboru automatycznego zamykania dokonuje się zworką JP3.✅ Układ posiada zacisk do podłączenia fotokomórki, która ma za zadanie ochronę przed zgnieceniem osoby/przedmiotu znajdującego się w polu zamykania rolety/ bramy.

Jest to odbiornik jaki stosuje się w zestawie ST100HS-het. Odbiornik ST100 HR het współpracuje z pilotami ELMES pracującymi w paśmie 433,92 MHz (np. UMB100H, AN200H, DWB100H, DW200H, CH4H, CH4H200, CH8H200, CH32HT) 1 STEROWNIK ST 100 HR ODPOWIADA 1 BUDYNKOWI. W CELU WSPÓŁPRACY NALEŻY UŻYC STEROWNIKA STMNajważniejsze cechy:✅ sterowanie pojedynczą roletą lub bramą✅ wyprowadzone zaciski do podłączenia napięcia zasilania sieciowego 230VAC, silnika 230VAC, lampy ostrzegawczej, wyłączników ściennych oraz sygnału z fotokomórki✅ współpraca z 1 albo 2 przyciskami pilota✅ sterowanie zewnętrzną lampą pełniącą funkcję ostrzegawczą albo oświetleniową✅ automatyczne zamykanie po upływie zaprogramowanego czasu PAUZY (1sek do 4min)✅ automatyczne otwarcie rolety/bramy po zadziałaniu fotokomórki w czasie zamykania✅ przedłużenie czasu PAUZY, gdy zadziała fotokomórkaDANE TECHNICZNE:superheterodynowy odbiornik 433,92MHzobsługa do 12 pilotów (do nabycia oddzielnie)zasilanie z sieci 230 VAC, 2 VAdwa przekaźnikowe wyjścia sterowania silnika typu NO o obciążalności 16 A / 250 VACwyjście do podłączenia lampy o obciążalności 5 A / 250 VACwejście do podpięcia fotokomórki typu NCczas podtrzymania wyjść przekaźnikowych: 1 s do 4 min (wspólny dla zamykania i otwierani)wymiary zewnętrzne (dł/szer/wys) 110/90/47mmtemperatura pracy od 0 do + 40°Cczas PAUZY: 1 s do 4 minINFORMACJE DODATKOWESterownik przeznaczony jest do zdalnego sterowania roletą okienną, rolowaną bramą garażową oraz innymi urządzeniami, w których stosuje się bezkomutatorowy silnik prądu zmiennego (zaleca się stosowanie silników z wyłącznikami krańcowymi np. firmy SOMFY). Możliwe jest także użycie innych silników jednofazowych bezkomutatorowych, po jednym na każdy kierunek obrotów. Nie dopuszcza się stosowania silników komutatorowych z powodu wytwarzanych przez nie zakłóceń radiowych.

Zestaw składa się z odbiornika sterującego pracą silnika w dwóch kierunkach. W urządzeniu wykorzystany jest zaawansowany system kodowania zmiennego KEELOQ®. Każda transmisja do odbiornika jest dynamicznie kodowana, inna niż poprzednia, a każdy pilot ma indywidualnie zaprogramowany, zabezpieczony przed odczytem kod. Ilość pilotów w zestawie jest ograniczona do 12 (112 dla wykonania z rozszerzoną pamięcią). Wprowadzenie do pamięci 13-tego skasuje pierwszy, 14-tego drugi, itd. Konieczność eliminacji z systemu skradzionego lub zgubionego pilota wymaga wyzerowanie pamięci odbiornika, a następnie wprowadzenia do niej każdego z pozostałych pilotów.

Kod producenta: ST100HR-het
