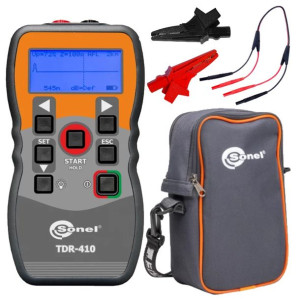

SONEL TDR-410 Lokalizator Uszkodzeń Kabli
Opis
ReflektometrSONEL TDR-410✔️ Reflektometr Sonel TDR-410 przeznaczony jest do lokalizacji uszkodzeń w przewodach metalowych.✔️ Produkt dedykowany jest dla hurtowni elektrycznych i detalicznych sprzedawców kabli, firm zajmujących się wykonywaniem instalacji elektrycznych, pracowników utrzymania ruchu w zakładach produkcyjnych oraz dla personelu budowlanego.✔️ Spełnia oczekiwania wszystkich osób, które muszą odnaleźć dokładne miejsce uszkodzenia oraz końca przewodu zarówno w przewodach energetycznych i telekomunikacyjnychW zestawie znajduje się:1 szt. Reflektometr 1 szt. Przewód 0,6 m dwużyłowy1 szt. Futerał M-64 szt. Baterie alkaliczne 1.5 V AA2 szt. Krokodylek 1 kV 20 A czerwony / czarny1 szt. Futerał M-13Cechy produktu☑️ Lokalizacja uszkodzeń kabli energetycznych i telekomunikacyjnych☑️ Lokalizacja uszkodzeń kabli współosiowych☑️ Lokalizacja uszkodzeń okablowania infrastrukturalnego☑️ Wykrywanie przerw, zwarć, uszkodzeń spowodowanych zawilgoceniem oraz innych zmian impedancji kabli☑️ Graficzny obraz uszkodzenia kabla wraz ze wskazaniem odległości do miejsca usterki na ekranieZasada działania✅ Zasada działania reflektometru TDR-410 polega na mierzeniu czasu biegu sygnału (impulsu sondującego) w parze kablowej od miejsca podłączenia do końca kabla lub do najbliższego uszkodzenia i z powrotem.✅ Impulsy sondujące biegną w kablu z prędkością Vp (zwaną prędkością propagacji), która zależy od parametrów elektrycznych kabla, a w szczególności od materiału, z jakiego zbudowana jest jego izolacja✅ Na podstawie wybranej przez użytkownika wartości Vp i zmierzonego czasu biegu impulsu, reflektometr oblicza odległość do zaburzeń impedancji falowej toru i wyświetla obraz kabla w postaci reflektogramu obrazującego wszelkie nieciągłości impedancji falowej na badanym odcinku.
Podłączanie badanego kabla do reflektometru❌ Przed podłączeniem reflektometru należy się upewnić, że od badanego kabla odłączono źródła zasilania i inne urządzenia.✔️ Należy upewnić się, że badany tor jest na przeciwległym końcu otwarty albo zwarty (nie jest zakończony terminatorem rezystancyjnym).✔️ Reflektometr TDR-410 należy podłączyć do jednego z końców badanego kabla. Badany kabel podłącza się do wyjść bananowych reflektometru TDR-410 znajdujących się w górnej części obudowy przyrządu bezpośrednio, lub za pomocą przewodów zakończonych zaciskami krokodylkowymi, które znajdują się na wyposażeniu urządzenia:A- Kabel koncentryczny Czerwony krokodylek należy podłączyć do żyły środkowej, czarny do ekranu/oplotu.
B- Kabel ekranowany Czerwony krokodylek należy podłączyć do żyły najbliższej ekranu, czarny zacisk do ekranu.
C- Skrętka parowa Badaną parę należy oddzielić od pozostałych par i podłączyć zaciski czerwony i czarny do poszczególnych żył badanej pary.
D- Kabel wielożyłowy- Krokodylki przewodów pomiarowych należy podłączyć do dowolnych dwóch żył kabla.
Specyfikacja Techniczna I Porównanie TDR-410 i TDR-4200- Zakresy pomiarowe- Dokładność- Rozdzielczość- Minimalna długość przewodu - Współczynnik propagacji -Impuls wyjściowy - Impedancja wyjściowa - Szerokość impulsu - Tryb skanowania - Generowany sygnał akustyczny - Czas pracy z kompletem baterii - zasilanie - Automatyczne wyłączenie - Wyświetlacz- Zabezpieczenie prądowe- Temperatura pracy- Wymiary- Waga - Standardy kompatybilności elektromagn. EMC- Stopień ochrony / szczelnośćBudowa TDR-4101- lewy kursor lub zmniejszenie wybranej wartości2- przycisk nawigacji3- przycisk podświetlenia ekranu4- włącznik/wyłącznik5- powrót do poprzedniej funkcji lub ekranu6- START (oraz HOLD dla manualnej lokalizacji uszkodzenia - MFL)7- prawy kursor lub zwiększenie wybranej wartości8- wyświetlacz LCD9- wyjście sygnału poprzez 2 gniazda bananowe 4mm
