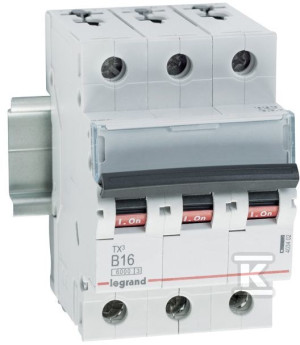

Wyłącznik nadprądowy S 303 3P B 16A 6000A TX3

Opis

Wyłączniki nadprądowe S 300 i S 310 serii TX3 zabezpieczają instalację elektryczną przed skutkami zwarć i przeciążeń. Rozwiązanie dolnego zaczepu oraz przesłony zacisków sprawiają, że montaż oraz oprzewodowanie aparatu są proste i wygodne. Dużą zaletą aparatury serii TX3 jest współpraca z urządzeniami wyposażenia pomocniczego takimi jak: styki pomocnicze i sygnalizacyjne, wyzwalacze podnapięciowe i wzrostowe, napędy zdalne i inne.

Wyłączniki nadprądowe S 300 TX3Zdolność zwarciowa: 6000 A (IEC/EN 60898-1) / 10 kA (IEC/EN 60947-2).

Dostępne charakterystyki czasowo-prądowe: B, C i D.

Wykonywane na prądy znamionowe od 0,5 do 63 A.

Wykonania:•jednobiegunowe (S 301 TX3),•dwubiegunowe (S 302 TX3),•trójbiegunowe (S 303 TX3),•czterobiegunowe (S 304 TX3).

Wyłączniki nadprądowe S 310 TX3Zdolność zwarciowa: 10000 A (IEC/EN 60898-1) / 16 kA (IEC/EN 60947-2).

Dostępne charakterystyki czasowo-prądowe: B i C. Wykonywane na prądy znamionowe od 0,5 do 63 A.

Wykonania:•jednobiegunowe (S 311 TX3),•dwubiegunowe (S 312 TX3),•trójbiegunowe (S 313 TX3),•czterobiegunowe (S 314 TX3).

Wyłączniki nadprądowe serii S 300, trójbiegunowe S 303Napięcie znamionowe: 400 V ACStopień ochrony: Montaż: szyna TH35 Kolor: szary RAL 7035 Prąd znamionowy: 16 ACharakterystyka: B Zwarciowa zdolność łączenia: 6 kANapięcie maksymalne: 440 V ACTrwałość mechaniczna: 20000 przestaw.

Częstotliwość znamionowa: 50 do 60 HzLiczba biegunów: 3 Napięcie izolacji: 500 VTrwałość łączeniowa: 4000 łączeńNapięcie minimalne: 12 V AC
