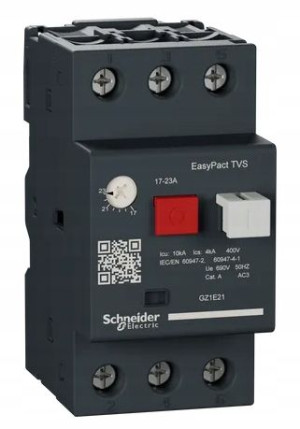

Schneider Tesys Wyłącznik Silnikowy Gz1e21

Opis

Schneider Electric, Wyłącznik silnikowy GZ1E napęd przyciskowy I=17-23A zaciski skrzynkowe, GZ1E21Parametry podstawowe:Gama produktu: EasyPactNazwa produktu: EasyPact TVSTyp produktu lub komponentu: WyłącznikSkrócona nazwa urządzenia: GZ1EZastosowanie urządzenia: silnikTechnologia wyzwalacza: termomagnetycznyFunkcja izolacyjna: Tak zgodnie z IEC 60947-1 załącznik 7.1.6Kolor: Szary (RAL 7011)Opis biegunów: 3PRodzaj sieci: Prąd przemienny (AC)Kategoria użytkowania: AC-3Parametry uzupełniające:Częstotliwość sieciowa: 50/60 Hz zgodnie z IEC 60947-2Sposób montażu: Przez wkręty, Przez zapinkiPodstawa montażowa: SzynaMiejsce montażu: Każda pozycjaMoc silnika w kW: 5,5 kW w 230 V prąd przemienny (AC) 50/60 Hz, 9 kW w 400 V prąd przemienny (AC) 50/60 Hz, 11 kW w 440 V prąd przemienny (AC) 50/60 Hz, 11 kW w 500 V prąd przemienny (AC) 50/60 Hz, 18,5 kW w 690 V prąd przemienny (AC) 50/60 HzZdolność wyłączania Icu: 2 kA w 690 V prąd przemienny (AC) 50/60 Hz zgodnie z IEC 60947-2, Icu: 10 kA w 400/415 V prąd przemienny (AC) 50/60 Hz zgodnie z IEC 60947-2, Icu: 30 kA w 230/240 V prąd przemienny (AC) 50/60 Hz zgodnie z IEC 60947-2, Icu: 5 kA w 440 V prąd przemienny (AC) 50/60 Hz zgodnie z IEC 60947-2, Icu: 3 kA w 500 V prąd przemienny (AC) 50/60 Hz zgodnie z IEC 60947-2[Ics] znamionowy prąd wyłączalny eksploatacyjny: 100 % w 230/240 V prąd przemienny (AC) 50/60 Hz zgodnie z IEC 60947-2, 75 % w 690 V prąd przemienny (AC) 50/60 Hz zgodnie z IEC 60947-2, 50 % w 440 V prąd przemienny (AC) 50/60 Hz zgodnie z IEC 60947-2, 75 % w 500 V prąd przemienny (AC) 50/60 Hz zgodnie z IEC 60947-2, 40 % w 400/415 V prąd przemienny (AC) 50/60 Hz zgodnie z IEC 60947-2Typ sterowania: PrzyciskZakres nastaw zabezpieczenia cieplnego: 17...23 APrąd wyzwalania magnetycznego: 327 A[Ue] znamionowe napięcie łączeniowe: 690 V prąd przemienny (AC) 50/60 Hz zgodnie z IEC 60947-2Znamionowe napięcie izolacji [Ui]: 690 V prąd przemienny (AC) 50/60 Hz zgodnie z IEC 60947-2Znamionowe napięcie udarowe wytrzymywane [Uimp]: 6 kV zgodnie z IEC 60947-2Strata mocy: 2.5 W (na biegun)Trwałość mechaniczna: 100000 cyklTrwałość elektryczna: 100000 cykl dla AC-3Maksymalny zakres: 25 cykl/hPrzyłącza - zaciski: Zaciski śrubowe 2 1...6 mm² - sztywność kabla: stały, Zaciski śrubowe 2 1,5...6 mm² - sztywność kabla: elastyczny bez końcówki kablowej, Zaciski śrubowe 2 1...4 mm² - sztywność kabla: elastyczny z końcówką kablowąŚrodowisko pracy:Normy: IEC 60947-2, IEC 60947-4Działanie ochronne: THStopień ochrony IP: IP20 zgodnie z IEC 60529Temperatura otoczenia dla pracy: -20…60 °CTemperatura otoczenia dla przechowywania: -40…80 °COdporność ogniowa: 960 °C zgodnie z IEC 60695-2-1Wysokość pracy (w metrach nad poziomem morza): 2000 mWymiary:Wysokość: 89 mmSzerokość: 44,5 mmGłębokość: 78 mmMasa produktu: 0,26 kgWyłączniki silnikowe EasyPact TVSWyłączniki silnikowe zapewniające ochronę magneto-termiczną dla silników do 15kW.

Rodzina Easy SeriesGZ1E to 3-biegunowe magneto-termiczne wyłączniki silnikowe. Zaprojektowane do kontroli i ochrony silników o mocy do 15kW.

FunkcjeWyłączniki silnikowe EasyPact TVS zapewniają niezbędną kontrolę i ochronę silników w prostych aplikacjach.

Informacje techniczne:Magneto-termiczna ochrona silnika,Sterowanie przyciskiem,Jeden rozmiar wyłączników od 0,37 do 15kW poniżej 400V,Zdolność wyłączania Icu do 100 kA.

Wymiary: Jeden rozmiar od 0,1 A do 32 A, szerokość = 44,5 mmKorzyściŁatwy w instalacji,Idealny do prostych aplikacji,Zaprojektowany, aby zapewnić niezbędną kontrolę i ochronę,Wysoka jakość wykonania w korzystnej cenie.

ZastosowaniaWyłączniki silnikowe EasyPact TVS są idealnym wyborem do ochrony silników w prostych aplikacjach.

Ochrona silnika realizowana jest za pomocą zabezpieczenia magneto-termicznego zintegrowanego z wyłącznikiem silnikowym EasyPact TVS.

Zabezpieczenie magnetyczne (ochrona zwarciowa) posiada nienastawialny próg wyłączania, który jest równy około 13 krotności maksymalnej nastawy prądu zabezpieczenia termicznego. Zabezpieczenie termiczne (ochrona przed przeciążeniem), zawiera automatyczną kompensację wahań temperatury otoczenia.
