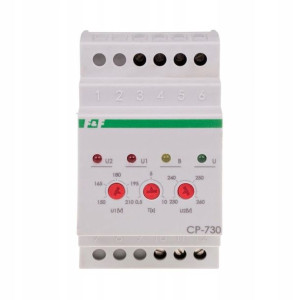

F&f Przekaźnik Napięciowy Trójfazowy Cp-730

Opis

F&F, Przekaźnik napięciowy CP-730Kod produktu: CP-730Typ: trójfazowyNapięcie zasilania: 3×(50÷450 V)+NBlokada czasowa: TAKWspółpraca z agregatami prądotwórczymi: TAKElement wykonawczy: przekaźnikMaksymalny prąd obciążenia: 10 AKonfiguracja styków: 1 × NO/NCSeparacja styku: TAKKontrola zasilania: 4 × LEDPróg napięciowy zadziałania - dolny U1: 150÷210 VPróg napięciowy zadziałania - górny U2: 230÷260 VHistereza napięciowa powrotu - dla progu U1: 5 VHistereza napięciowa powrotu - dla progu U2: 5 VCzas zadziałania - dla progu U1: 0,5÷10 sCzas zadziałania - dla progu U2: 0,1 sCzas powrotu - dla progu U1: 1,5 sCzas powrotu - dla progu U2: 1,5 sPrzyłącze: zaciski śrubowe 4,0 mm²Moment dokręcający: 0,5 NmPobór mocy: 0,4 WTemperatura pracy: -25 ÷ 50 °CWymiary: 3 moduły (52,5 mm)Montaż: na szynie 35 mmStopień ochrony: IP20Opis produktuPrzekaźnik napięciowy trójfazowyZ blokadą czasowąPrzekaźnik napięciowy CP-730 służy do kontroli napięcia sieci trójfazowej i zabezpieczenia odbiornika trójfazowego przed skutkami wzrostu lub spadku napięcia poza ustawione wartości.

DziałaniePotencjometrami ustawiane są dolny (U1) i górny (U2) progi napięciowe dla wszystkich trzech faz. Jest to tzw. okno napięciowe, w granicach którego mogą występować zmiany napięć fazowych nie powodujące zadziałania przekaźnika. Prawidłowe napięcie odbiornika sygnalizowane  jest świeceniem LED żółtej (styk pozostaje zamknięty, poz. 11-12). Zmiana napięcia fazowego na jednej z faz powyżej lub poniżej nastawionych progów napięciowych spowoduje zadziałanie przekaźnika (otwarcie styku, poz. 11-10).  Spadek napięcia na jednej fazie  poniżej ustalonej wartości U1 jest sygnalizowany świeceniem LED czerwonej (U1). Wzrost napięcia na jednej fazie powyżej ustalonej wartości U2 sygnalizowany jest świeceniem LED czerwonej (U2). Powrotne zamknięcie styku nastąpi automatycznie po powrocie właściwego napięcia. Potencjometrem T ustawiany jest czas zadziałania dla progu dolnego U1, to znaczy, że po przekroczeniu wartości napięcia poniżej nastawy U1 otwarcie styku nastąpi z nastawionym opóźnieniem.

Uwaga!

Przekaźnik napięciowy trójfazowy CP-730 może być zasilany napięciem do 450 V~. Pozwala to na skuteczną ochronę odbiornika nawet przy wzroście napięcia ponad dopuszczalne normy. Urządzenie jest zabezpieczone przed zmianą biegunowości zasilania - nie spowoduje to zniszczenia ("spalenia") przekaźnika.

Na skutek niestabilnego napięcia w sieci i częstych zmian napięcia zasilającego poza ustalone progi okna napięciowego (minimum 10 razy w ciągu 1 minuty) przekaźnik blokuje się na czas 10 minut (styk zostaje w położeniu 11-10). Zapobiega to zbyt częstemu, cyklicznemu  włączaniu i wyłączaniu podłączonego odbiornika.  Stan blokady sygnalizowany jest świeceniem LED żółtej.
