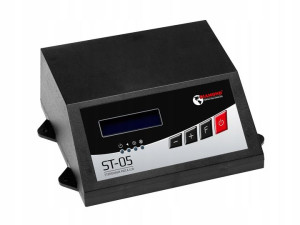

ST-05 sterownik do kotła pieca pompa nadmuch c.w.u.
Opis
► AUKCJA FIRMOWA - UNITEP TECHNIKA GRZEWCZA_______________________________STEROWNIK KOTŁA - ST-05BARDZO PROSTY W OBSŁUDZE! - obsługa wentylatora, pompy c.o. oraz pompy c.w.u. (ciepła woda użytkowa)Cechy:bardzo dobra jakość,prosta obsługa,produkt polski,niższe zużycie energii,CONTROL SMART._______________________________Sterownik typ ST-05 kontroluje pracę wentylatora nadmuchowego, pompą C.
O. i C.
W.
U. Inteligentny sterownik do sterowania procesu spalania drewna, węgla miału oraz eko-groszku. Zastosowanie nowego algorytmu Control Smart, sprawia iż jest to urządzenie w pełni uniwersalne, przystosowane do sterowania wentylatorem, pompa C.
O. i C.
W.
U. Użytkownik ma do wyboru 5 trybów pracy sterownika uzależnionych od rodzaju opału i typu kotła, oraz możliwość zmiany języka.
F1 – drewno, węgiel (automatyczna płynna moc dmuchawy system CONTROL SMART)Przykładowo gdy temperatura zadana wynosi 60ºC a temperatura na kotle 45ºC i wzrasta, wentylator co jeden stopień Celsjusza zwalnia obroty wentylatora aż do osiągnięcia zadanej temperatury. Nie powoduje to zbyt wysokiego przeskoku temperatury w stosunku do nastawionej wartości.
F2 – drewno (stała moc dmuchawy około 20% oraz przedmuchy automatyczne)F3 – węgiel (stała moc dmuchawy około 50% oraz przedmuchy automatyczne)F4 – miał (stała moc dmuchawy 100% oraz przedmuchy automatyczne)F5 – funkcja w której można indywidualnie według potrzeb regulować wszystkie parametry t.j. temperaturę załączenia pompy C.
O., temperaturę zasobnika, moc dmuchawy, przerwy i długość przedmuchu, temperaturę wygaszania oraz czas rozpalania.
ZABEZPIECZENIE TERMICZNEJest to dodatkowy czujnik bimetaliczny (montowany przy czujniku kotła lub na rurze zasilającej) odcinający dopływ prądu do wentylatora w razie przekroczenia temperatury 85ºC zapobiega to zagotowaniu wody w instalacji, w przypadku uszkodzenia sterownika. Ten typ ogranicznika temperatury jest zabezpieczeniem powodującym powrót do pozycji wyjściowej automatyczny, w przypadku uszkodzenia termika wentylator nie działa.
ANTY – STOP - Sterownik wyposażony w system zapobiegający zastaniu pomp tzw. „antystop” poza sezonem grzewczym. Co około 14 dni pompy się załączają na kilkanaście sekund.
ANTY ZAMARZANIE - Funkcja załącza pompy w momencie obniżenia temperatury na piecu do 5ºC zapobiega przede wszystkim zamarznięciu wody w instalacji centralnego ogrzewania.
PRACA RĘCZNA - Przyciskiem F i plus załączamy pompę C.
O. przycisk F i minus załączamy pompę CWU ponowne przyciśnięcie przycisku powoduje wyłączenie pomp.
PRIORYTET - Funkcja „P” (priorytet pompy C.
W.
U.) - Przy włączonym priorytecie pierwsza załącza się pompa C.
W.
U. pod warunkiem że temperatura kotła będzie wyższa niż w zasobniku. Dopiero po osiągnięciu zadanej temperatury zasobnika C.
W.
U. w drugiej kolejności włącza się pompa C.
O.. Przy wyłączonym priorytecie pompy pracują niezależnie, bez priorytetu dla pompy C.
W.
U.
W funkcji F5 mamy możliwość nastawienia większej temperatury na zasobniku CWU niż w układzie centralnego ogrzewania, przy włączonym Priorytecie tzw.
TERMOSTAT POKOJOWY - W każdej z opcji jest możliwość aktywowania termostatu pokojowego. Sterownik po otrzymaniu sygnału z termostatu (rozwarcie styku) przechodzi w stan podtrzymania i będzie utrzymywał na kotle temperaturę wygaszania + 5ºC. W funkcjach F 1 do 4 temperatura podtrzymania jest obliczana automatycznie, sterownik sam w zależności od nastawionej temperatury ustawa temperaturę podtrzymania.
Termostat pokojowy nie blokuje nagrzewania zasobnika ciepłej wody, ciepła woda jest priorytetem pracy sterownika, czyli nawet przy rozwartym styku termostatu piec będzie nagrzewał zasobnik do nastawionej temperatury przy włączonym PRIORYTECIE po czym przejdzie w stan podtrzymania.
Parametry technicznePobór mocy: 2,3WNapięcie zasilania: 230/50Hz +/- 10%Temperatura pracy: -10ºC do 50ºCPrzekrój przewodów przyłączeniowych: 3 x 0,75mmWymiary (szer, wys, dł): 200mm x 80mm x 180mmStopień ochronny: IP-20Termostat awaryjny: 85ºC
