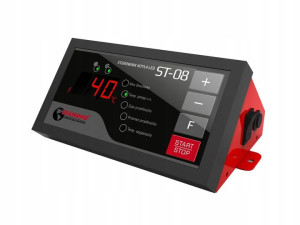

ST-08 PID sterownik do kotła pieca miałowego pompa

Opis

► AUKCJA FIRMOWA - UNITEP TECHNIKA GRZEWCZA_______________________________STEROWNIK KOTŁA - ST-08 PIDProsty sterownik do kotła zasypowego z obsługą wentylatora i pompy.

Cechy:bardzo dobra jakość,prosta obsługa,produkt polski,niższe zużycie energii,CONTROL SMART._______________________________Sterownik kotła TYP ST-08 - kontroluje pracę wentylatora nadmuchowego oraz pompy C.

O. Posiada możliwość podpięcia termostatu pokojowego oraz czujnika spalin PT-1000 (czujnika nie ma w zestawie i można go dokupić u poducenta).

ST-08 to inteligentny sterownik do sterowania procesem spalania drewna, węgla i miału. Zastosowanie nowego algorytmu Control Smart sprawia, iż jest to urządzenie w pełni uniwersalne przystosowane do sterowania wentylatorem i pompą C.

O.

Użytkownik ma do wyboru 2 rodzaje pracy dmuchawy:CS - płynna moc dmuchawy regulowana automatycznie.

STD – moc dmuchawy użytkownik sam ustawia w opcjach sterownika.

Podłączone kable do sterownika:czujnik temperatury,wentylator,zasilanie,termik (czujnik bmetaliczny),pompa c.o.

TERMOSTATKiedy temperatura w pomieszczeniu zostanie osiągnięta termostat pokojowy rozwiera styk, sterownik na kotle automatycznie obniży temperaturę kotła na nastawioną temperaturę wygaszania i będzie ją utrzymywał do ponownego zwarcia styku na termostacie.

PRACA RĘCZNAPompa C.

O. załączenie/wyłączenie - naciśnięcie jednocześnie klawisz plus i FANTY – STOPSterownik wyposażony w system zapobiegający zastaniu pompy poza sezonem grzewczym tzw. „ANTY-STOP” Co 14 dni pompa załącza się na kilkanaście sekund.

ANTY ZAMARZANIEFunkcja załącza pompy w momencie obniżenia temperatury na piecu do 5°C zapobiega to przede wszystkim zamarznięciu wody w instalacji centralnego ogrzewania.

ROZPALANIECykl ten rozpoczyna się w momencie załączenia przez użytkownika przycisku START i trwa do czasu przekroczenia na kotle temperatury wygaszania, lub do osiągnięcia zadanej temperatury kotła. W menu SERWIS sterownika ustawiamy czas rozpalania jeśli kocioł nie osiągnie zadanych parametrów na sterowniku to po odliczonym czasie wejdzie w stan STOP piec wygasł.

WYGASZANIEJeśli temperatura na kotle spadnie poniżej progu wygaszania i nie wzrośnie powyżej tej wartości przez czas ustawiony w rozpalaniu to sterownik przejdzie w stan STOP kocioł wygasł. Wentylator przestaje pracować. W przypadku zaniku napięcia sterownik przestaje pracować, po ponownym pojawieniu się zasilania sterownik powraca do pracy na wcześniejszych nastawionych parametrach dzięki wbudowanej pamięci, chyba że temperatura kotła spadnie poniżej temperatury wygaszania, sterownik wejdzie w stan STOP kocioł wygasł.

PRZEDMUCHY WENTYLATORAJest to cykliczne załączanie wentylatora po osiągnięciu zadanej temperatury kotła, w celu podtrzymania zadanej temperatury i przewietrzenia kotła z zebranych gazów, jeżeli zostanie ustawione zbyt częste przedmuchiwanie kotła lub zbyt długi czas przedmuchu to po przekroczeniu o 10°C nastawionej temperatury kotła zostaną zablokowane przedmuchy.

ALARMY I ZABEZPIECZENIAUszkodzenie czujnika temperatury sygnalizuje alarm dźwiękowy a wyświetlacz wyświetla temperaturę 99°C Sterownik posiada alarm dźwiękowy regulowany w menu sterownika który ostrzega użytkownika o zbyt wysokiej temperaturze kotła .

ZABEZPIECZENIE TERMICZNEJest to dodatkowy czujnik bimetaliczny ( montowany przy czujniku kotła lub na rurze zasilającej ) odcinający dopływ prądu do wentylatora w razie przekroczenia temperatury 85°C zapobiega to zagotowaniu wody w instalacji, w przypadku uszkodzenia sterownika. Ten typ ogranicznika temperatury jest zabezpieczeniem powodującym powrót do pozycji wyjściowej automatycznej, w przypadku uszkodzenia termika wentylator nie działa.

Dane techniczne:Temperatura pracy: -10°C - 50°CRegulacja temperatury kotła: 25°C - 85°CCzas przedmuchu: 0 - 90 sekundPrzerwa przedmuchu: 1 - 15 minutTemp. załączenia pompy c.o.: 20°C - 80°CCzas rozpalania: 15 - 90 minutRegulacja wentylatora: ręczna lub automatycznaTemperatura wygasania: 20°C - 80°CAlarm dźwiękowy: 70°C - 99°CZabezpieczenie Termik: 85°CZasilanie: 230/50Hz +/- 10%Bezpiecznik: 3,15 APobór mocy: 1,5 WStopień ochronny: IP20
