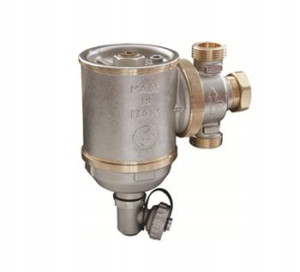

Kompaktowy separator zanieczyszczeń GIACOMINI 3/4
Opis
Kompaktowy magnetyczny separator zanieczyszczeń 3/4" GZ GIACOMINI R146CX004Kompaktowy magnetyczny separator zanieczyszczeń 3/4" GZCHARAKTERYSTYKA PRODUKTU:Kompaktowy magnetyczny separator zanieczyszczeń z komorą cyklonową i filtremWyposażony w przestawne przyłącza wlotu/wylotu GZ ISO 228, obrotowy kurek spustowy, magnes neodymowy N35H (13000 Gauss) w mosiężnej tuleiKorpus z niklowanego mosiądzu CW617N - UNI EN 12165Komorę cyklonu wykonaną z materiału syntetycznego wzmocnionego włóknem szklanym (PA66GF30)Filtr ze stali INOX (AISI 304) z dokładnością filtracji 300 μmUszczelki EPDMZASADA DZIAŁANIA:Woda wpływa do separatora zanieczyszczeń, a następnie kierowana jest do komory cyklonu gdzie wytworzony ruch wirowy ułatwia oddzielanie cząstek zanieczyszczeń, dodatkowo umiejscowiony w przepływie magnes przechwytuje zanieczyszczenia metaliczne i tlenek żelaza. Filtr siatkowy umiejscowiony w dolnej części cyklonu skutecznie zatrzymuje zanieczyszczenia (300 µm) na dnie komory separatora. Separator zanieczyszczeń posiada w górnej części śrubę służąca do odpowietrzenia komory przy pierwszym uruchomieniu (patrz rozdział “Montaż”)Separator może być czyszczony bez konieczności demontażu i/lub wyłączenia systemu, poprzez otwarcie kurka spustowego znajdującego się na dnie separatora po wcześniejszym usunięciu magnesu z tulei. Magnes wykręcamy, a następnie wyciągamy go do góry (patrz rozdział „konserwacja”)KONSERWACJA:Sposób czyszczenia separatora zanieczyszczeń Podczas pracy systemu, zanieczyszczenia gromadzą się na powierzchni obudowy magnesu i na dnie separatora. Separator nie wymaga demontażu i wyłączenia podczas czyszczenia, jednak zalecamy przeprowadzenie tych operacji bez przepływu wewnątrz separatora (poprzez zawór odcinający). Aby wyczyścić separator i usunąć zanieczyszczenia, należy wykonać następujące czynności:Odciąć przepływ zaworem kulowymWyciągnąć magnes z obudowy wykręcając go w kierunku przeciwnym do ruchu wskazówek zegara za pomocą klucza imbusowego 5mm. Zanieczyszczenia zgromadzone na obudowie będą opadać na dno separatoraPo kilku minutach odkręć korek z zaworu spustowego i umieść go na dole w gnieździe zaworu, a następnie obróć w lewo, aby otworzyć zawór spustowy i opróżnić zanieczyszczenia z osadnika separatoraGdy zanieczyszczenia zostały usunięte, zamknąć zawór spustowy i zamontować powrotnie magnes do obudowy wkręcając go w kierunku zgodnym do ruchu wskazówek zegara. Separator zacznie działać normalnieDla dokładniejszego czyszczenia należy postępować w następujący sposób:Zamknąć dopływ wody na zaworach kulowych przed i za separatorem, aby zapobiec przepływowi wody wewnątrz separatoraOdkręcić podstawę separatora zanieczyszczeń w kierunku przeciwnym do ruchu wskazówek zegaraWyjąć filtr siatkowy z separatora i wyczyścić goUmieścić filtr z powrotem i przykręcić szczelnie podstawę do separatoraMATERIAŁY:Korpus i przyłącze wlotu/wylotu: niklowany mosiądz CW617N-UNIEN12165Komora cyklonu: nylon 66 wzmocniony włóknem szklanym 30% (PA66GF30)Filtr: stal nierdzewna AISI 304Uszczelnienie: EPDMMagnes: neodymowy (N42H) dla separatora zanieczyszczeń 3/4” (czerwony magnes)DANE TECHNICZNE:Zakres temperatury pracy: 5 ÷ 90°CMaksymalne ciśnienie robocze: 10 barPłyn: woda, roztwory glikolu (maks. 50%)Rozmiar: 3/4" GZDokładność filtracji: 300 µmMagnes neodymowy: 13000 Gausów (czerwony magnes)Wymiary techniczne: A: 126,5 mm, B: 73 mm, C: 64 mm, D: 26 mm, E: 141 mm, F: 39,5 mm, G: G 3/4”M mm, H: G 3/4”F mm, I: 75 mm, L: 33 mm, M: 49÷62 mmTyp produktu: SEPARATOR ZANIECZYSZCZEŃKod producenta: R146CX004
