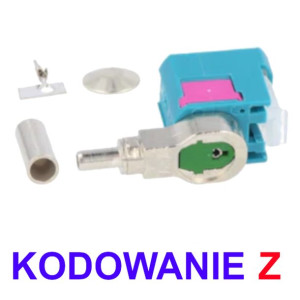

Złącze męskie SMB FAKRA na kabel RG174 Kod- Z KĄTO

Opis

Złącze męskie SMB FAKRA na kabel RG174 Kodowanie Z kątowa.

Koncentryczne złącza wysokiej częstotliwości SMB dodatkowo wyposazonę w osłoną z tworzywa sztucznego , która polaryzuje ( koduje ) złącze zgodnie z branżowym standardem FAKRA.

Standard FAKRA powstał głownie na potrzeby motoryzacji i stosowanych w niej technologiach : sygnały w.cz. GPS, GSM, radio (  AM, FM, DAB ) co nie ogrnaicza wykorzystania złączy w innych aplikacjach.

SPECYFIKACJA TECHNICZNA:Typ złącza: FAKRA II SMB Rodzaj: koncentryczne Złącze: wtyk   męski Impedancja falowa: koncentryczne Częstotliwość pracy max.: koncentryczneMaksymalne napięcie pracy: 335V Rodzaj kabla: RG174, RG316 Temperatura pracy: -40°C ~ 105°CKolor: niebieski morski ( kodowanie kolorem osłony ) Polaryzacja: kodowanie Z ( Z - Water Blue) - kodowanie neutralne pasuje do wszystkich kodówOrientacja przestrzenna:    kątowaMontaż elektryczny: pin lutowany, tuleja zaciskana Standard FAKRA odróżnia tryznaście kluczy mechanicznych kodowanych wilekimi lierami, które są powiązane z kodowaniem za pomoców koloru ( litery A - Czarny, B - Kremowy, C - Granatowy, D - Filotetowy, E - Zielony liść ,F - Brązowy, G - Szary ,H - Różowy I - Beżowy, K - Curry, L - Karminowy, M - Pomarańćzowy, N - Zielony , Z - Niebeski morski ).

Kodowych umozliwiając tym samy łatwą identyfikację i unikalne kodowanie kluczem mechanicznym co zapobiega błędnemu dopasowaniu. W standarcie FAKRA przewidziano jeden klucz neutralny.
