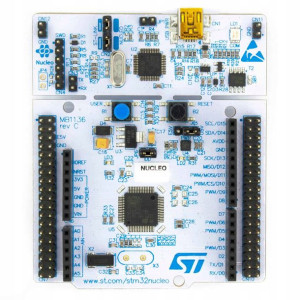

Stm32 Nucleo-f411re Stm32f411re Arm Mbed Cortex-m4

Opis

STM32 NUCLEO-F411RE STM32F411RE ARM mbed Cortex-M4STM32 Nucleo-64 to najpopularniejsza seria płytek ewaluacyjnych od ST Microelectronics z mikrokontrolerami STM32. Układy umieszczone na płytce są w obudowach 64-piowych.

Każda płytka Nucleo-64 posiada wbudowany programator oraz debugger w jednym, czyli ST-Link. Programator znajduje się w osobnej części płytki, którą można odłamać i używać jako osobny programator. Użycie programatora "na zewnątrz" Nucleo jest również możliwe poprzez zdjęcie dwóch zworek.

Płytki Nucleo-64 posiadają dwa rodzaje złącz. Jedno zgodne z Arduino Uno oraz ST Morpho.

ST Microelectronics dostarcza masę przykładów i bibliotek. Ponadto płytki te współpracują z ARM mbed.

Do komunikacji z płytką potrzebny będzie przewód USB mini dostępny w innej ofercie.

Specyfikacja płytkiMikrokontroler STM32F411RET6Rdzeń: Cortex-M4Maksymalne taktowanie: 100 MHzPamięć Flash: 512 kBPamięć SRAM: 128 kBDMA: 16 strumieniInterfejsy 3 x I²C 5 x SPI 5 x I²S 3 x UART / USART 1 x USB OTG 1 x SDIOInterfejsy Analogowe: 1 x ADC 12 bitTimery 2 x 32 bit (4 kanały) 3 x 16 bit (4 kanały) 1 x 16 bit (2 kanały) 2 x 16 bit (1 kanał) 1 x RTC 1 x SysTick 2 x WatchdogCRCWiększość GPIO toleruje 5 VOscylator RTC 32,768 kHzWbudowany programator / debugger ST-Link V2Złącze mini USBMożliwość pracy jako oddzielny programator z wyjściem SWDZasilanieZ mini USBZ zewnętrznego źródła zasilania 5 lub 3,3 VTrzy diody LEDKomunikacja USBZasilanieDioda użytkownikaPrzyciskiResetUżytkownikaWlutowane wyprowadzenia goldpin dla pinów I/OPłytka zgodna z ARM mbed
