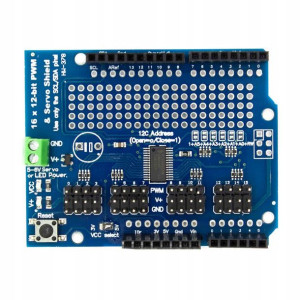

Sterownik 16 kanałów Servo Shield PWM PCA9685 i2c

Opis

Shield Sterownik 16 kanałów Servo PWM PCA9685 i2cNakładka/shield z układem PCA9685 potrafi obsłużyć do 16 kanałów PWM. Moduł dostosowany jest do pracy z serwami, lecz z łatwością można nim sterować również diodami.

Posiada oddzielne złącze dla zasilenia serw wysokim prądem. Układ PCA9685 zapewnia bardzo łatwe sterowanie poprzez interfejs I2C.

Więcej szczegółowych informacji znajdziesz na moim bloguShield posiada wbudowane rezystory 220 Ω, które są włączone szeregowo w obwody wyjść układu PCA9685. Dzięki temu można sterować diodami LED bezpośrednio z modułu.

Moduł jest kompatybilny ze złączem Arduino Uno. Pasuje również do płytek STM32 Nucleo oraz innych, które posiadają złącze zgodne z Arduino Uno.

Specyfikacja Shieldu PCA9685Układ: PCA9685Napięcie zasilania: 3-5 VMaksymalne napięcie silników: 6 VLiczba kanałów: 16Rozdzielczość każdego kanału: 12 bitInterfejs: I²CCzęstotliwość pracy kanałów: 40÷1000 HzDioda LED sygnalizująca obecność zasilaniaZworki wyboru adresu I²CRozmiar modułu: 69 x 54 mmGoldpiny/złącza wlutowane w shield
