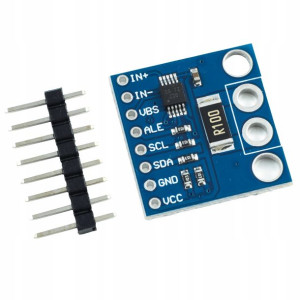

Czujnik prądu i mocy INA226 dwukierunkowy

Opis

Czujnik prądu i mocy INA226 dwukierunkowyModuł dwukierunkowego czujnika prądu, napięcia i mocy oparty o układ INA226. Wyposażony jest nie tylko w pomiar prądu, ale również napięcia. W wygodny sposób możemy określić pobieraną przez mierzony układ moc.

Układ ten mierzy wartość przepływanego prądu przez rezystor bocznikowy. Na module znajduje się rezystor bocznikowy o wartości 0,1Ω.

Moduł komunikuje się przez interfejs I2C lub kompatybilny z SMBUS. Adresy są programowalne przy pomocy dwóch pinów A0 i A1 i wygodnych zworek.

Układ umożliwia skorzystanie z 16 adresów, natomiast moduł jest dostosowany do zmiany w obrębie 4 adresów I2C.

Zasilanie jakie należy dostarczyć do modułu jest w zakresie 2,7 - 5,5V. Nada się z powodzeniem do płytek Arduino zasilanych 5V, jak i STM32, ESP32 zasilanych napięciem 3,3V.

Parametry:Napięcie zasilania układu : 2,7 ÷ 5,5 VZakres pomiaru napięcia: 0 ÷ 36 VMaksymalny prąd mierzony: ± 800 mAPrzetwornik ADC delta-sigmaRozdzielczość: 16-bitCzęstotliwość próbkowania: Max ok 9 kHz, domyślnie 900 HzWysoka dokładność:Błąd wzmocnienia ADC: 0,1% maxOffset wejściowy: 10 μV maxDryft offsetu: 0,02 μV typowoCMRR: 126dBInterfejs: I2CWymiary: 21 x 19 x 2 mmZłącza goldpin w zestawie
