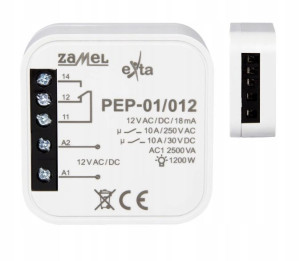

ZAMEL Przekaźnik elektromagnetyczny 12V dopuszkowy
Opis
Przekaźnik Elektromagnetyczny 12 VZAMEL PEP-01/012 ✔️ Zapewnia separację galwaniczną pomiędzy obwodami. ✔️ Znamionowe napięcie zasilania 12V ✔️ Możliwość zwiększenia obciążalości prądowej obwodu ✔️ Niewielkie gabaryty - możliwość montażu w puszce elektrycznej ✔️ Przekaźniki elektromagnetyczne można wykorzystywać gdy istnieje potrzeba zwiększenia prądów obciążenia odbiorników energii elektrycznej. ✔️ Zapewniają galwaniczną izolację pomiędzy układem sterowania a obciążeniem.
Posiadają na wyjściu beznapięciowe styki NO/NC, co pozwala na podłączenie napięcia z przedziału 0 250 V AC. ➡️ Monostabilne (bez pamięci stanu ON/OFF) sterowanie oświetleniem lub dowolnym urządzeniem ➡️ Wyzwalanie poprzez podanie zasilania na cewkę przekaźnika ➡️ Możliwość współpracy z systemami domofonowymi, sterownikami rolet oraz inną automatyką Separacja galwaniczna wejścia i wyjścia modułu ➡️ Montaż w puszkach instalacyjnych ø 60 ➡️ Wyjście przekaźnikowe beznapięciowe 1 x NO/NC o obciążalności 10 AOpis produktuZaciski wyjściowe przekaźnika (11, 12, 14)Zaciski zasilania N / A2Zaciski zasilania L / A1Montaż i podłączenieRozłączyć obwód zasilania bezpiecznikiem, wyłącznikiem nadmiarowoprądowym lub rozłącznikiem izolacyjnym przyłączonymi do odpowiedniego obwodu.
Sprawdzić odpowiednim przyrządem stan beznapięciowy na przewodach zasilających.
Zamontować urządzenie PEP-01 w puszce ø 60.
Podłączyć przewody pod zaciski zgodnie ze schematem podłączenia.
Załączyć obwód zasilania.
Dane techniczneZaciski zasilania: A1, A2 A1, A2 L, NZnamionowe napięcie zasilania: 12 V AC/DC 24 V AC/DC 230 V ACTolerancja napięcia zasilania: -15 +10 %Częstotliwość znamionowa: 50 / 60 HzZnamionowy pobór prądu: 33 mA AC 15 mA AC 23,2 mA ACZaciski wyjściowe przekaźnika: 11, 12, 14Element sterujący: 1 NO/NC – 10 A / 250 V AC / 30 V DCLiczba zacisków przyłączeniowych: 5Przekrój przewodów przyłączeniowych: 0,2 2,5 mm2Temperatura pracy: -10 +55oCPozycja pracy: dowolnaMocowanie obudowy: do puszki ø 60 (pogłębianej)Stopień ochrony obudowy: IP20Kategoria przepięciowa: IIStopień zanieczyszczenia: 2Wymiary: 47,5 x 47,5 x 20 mm
