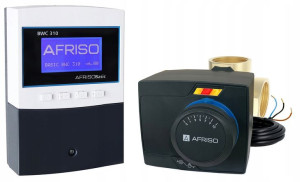

Zawór 3 Drogowy 1 + Siłownik 343 Regulator Afriso
Opis
Przedmiotem oferty jest:Zawór Afriso ZAWÓR 3D SIŁOWNIK STEROWNIK 1''Zestaw regulacyjny 1" z regulatorem pogodowym:3-drogowy obrotowy zawór mieszający DN25, Rp1" ( ART.18-25 )Siłownik elektryczny 3-pkt 230V ARM 343 ProClick ( 1434310 )Zestaw montażowy siłownika ARM do zaworu ( 1410110 )Regulator pogodowy BWC 310, 3 czujniki, 230 AC ( 9031000 )OPIS ZESTAWU REGULACYJNEGOZestawy regulacyjne znajdują szerokie zastosowanie w różnych typach instalacji grzewczych, klimatyzacyjnych i innych, w których wykorzystuje się najpopularniejsze sterowniki 3-punktowe.
Dane techniczne siłownika :napięcie zasilania: 230 V ACczas obrotu o 90°: 120 sekundmoment obrotowy: 6 Nmrodzaj sterowania: 3-punktoweZestawy składają się z mosiężnego 3-drogowego obrotowego zaworu mieszającego, zestawu montażowego oraz najpopularniejszego siłownika elektrycznego ARM 343 nowej generacji (230 V AC, 3-punktowy, czas obrotu 120 s, moment obrotowy 6 Nm).
Zawór i siłownik montowane są ze sobą na zatrzask w innowacyjnym systemie ProClick.
Siłownik montujemy poprzez nasunięcie go na zawór z adapterem w dogodnej dla nas pozycji. Zsunięcie siłownika z zaworu możliwe jest po naciśnięciu i przytrzymaniu przycisku zwalniającego mechanizm blokujący.1. Diody LED - Przy użyciu czytelnych diod LED siłownik sygnalizuje swój kierunek obrotu, co umożliwia szybką diagnostykę jego pracy.2. Wygodne pokrętło - Duże pokrętło z wyraźnym wskaźnikiem nastawy pozwala na łatwe i precyzyjne operowanie siłownikiem w trybie ręcznym.3. Przycisk trybu pracy - Prosty w użyciu przycisk umożliwia zmianę trybu pracy siłownika z automatycznej na ręczną.4. Kabel z odpinaną wtyczką - Kabel sterujący podłączony jest do obudowy siłownika wtyczką. Ułatwia to montaż samego siłownika oraz wykonanie połączeń elektrycznychDane techniczne zaworu :temperatura pracy: max 110°Cciśnienie pracy: max 10 barstężenie glikolu: max 50 %materiał korpusu: mosiądz CW617NWymiary zaworu :A : 1"L : 82 mmH : 91 mmOPIS REGULATORARegulator pogodowy typu BWC 310 przeznaczony jest do obsługi zaworu mieszającego trzy lub czterodrogowego z możliwością podłączenia pompy obiegowej. Sterownik ten jest wyposażony w funkcję sterowania pogodowego, program tygodniowy oraz może współpracować z regulatorem pokojowym. Dodatkowym atutem urządzenia jest zabezpieczenie temperatury powrotu, spełniające funkcję ochrony przed zagotowaniem wody w krótkim obiegu kotła lub przed zbyt niską temperaturą powracającej do kotła wody.
W skład dostawy wchodzi:• regulator z wyświetlaczem LCD• przewód sieciowy• czujnik temperatury zasilania,• czujnik temperatury powrotu,• czujnik pogodowy zewnętrzny.
Dane techniczne regulatora :Zasilanie: 230V, 50HzPrąd pobierany przez regulator: 0,014AMoc pobierana przez regulator: 2VAPrąd pompy: max 0,6 APrąd napędu zaworu: max 2 APrąd bezpiecznika: max 2AStopień ochrony regulatora: IP20Temperatura otoczenia: 0÷55°CTemperatura składowania: 0÷55°CWilgotność względna: 5÷80%, bez kondensacji pary wodnejZakres pomiarowy: T1: -40÷+70°C (temperatura zewnętrzna) T2: 0÷+99°C (temperatura zasilania) T3: -9÷ +99°C (temperatura powrotu)Rozdzielczość pomiaru temperatury: 1°CDokładność pomiaru temperatury: ±1°CPrzyłącza: Zaciski śrubowe 1x1,5mm²Wyświetlacz: Tekstowy LCD z podświetleniemWymiary regulatora: 104x155x50mmMasa: 0,45kgPrzykładowy schemat z zastosowaniem zaworu 3-drogowego w funkcji ochrony powrotu :
