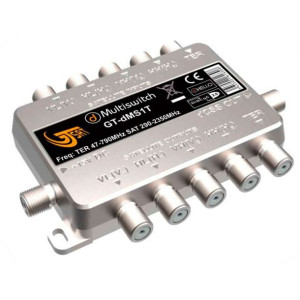

Multiswitch Unicable II program. GT-SAT GT-dMTS1T
Opis
Programowalny multiswitch UNICABLE dCSS firmy GT-SAT model GT-dMTS1T.
Multiswitch działa w nowej technologi Wilde Band. Technologia do obsługi multiswitcha wykorzystuje dwa przewody poprowadzone z specjalnych LNB GT-SAT GT-WB1 H+V. obsługa do max. dwóch satelit przez multiswitch np. Hotbird + Astra. Do multiswitcha możemy również podłączyć cztery przewody z standardowego LNB typu Quattro. Multiswitch posiada wyjście typu Quattro dla podłączenia multiswitchy końcowych lub rozbudowy instalacji o multiswitche kaskadowe. Wyjście unicable w technologi dCSS OUT obsługuje dwa tryby działania:- Tryb DYNAMICZNY:Obsluga do 24 dekoderów które obsługują:Unicable I EN50494- CH 01 975 MHz (EN50494 + EN50607)- CH 02 1025 MHz (EN50494 + EN50607)- CH 03 1075 MHz (EN50494 + EN50607)- CH 04 1125 MHz (EN50494 + EN50607)- CH 05 1175 MHz (EN50494 + EN50607)- CH 06 1225 MHz (EN50494 + EN50607)- CH 07 1275 MHz (EN50494 + EN50607)- CH 08 1325 MHz (EN50494 + EN50607)Unicable II EN50607- CH 09 1375 MHz (EN50607)- CH 10 1425 MHz (EN50607)- CH 11 1475 MHz (EN50607)- CH 12 1525 MHz (EN50607)- CH 13 1575 MHz (EN50607)- CH 14 1625 MHz (EN50607)- CH 15 1675 MHz (EN50607)- CH 16 1725 MHz (EN50607)- CH 17 1775 MHz (EN50607)- CH 18 1825 MHz (EN50607)- CH 19 1875 MHz (EN50607)- CH 20 1925 MHz (EN50607)- CH 21 1975 MHz (EN50607)- CH 22 2025 MHz (EN50607)- CH 23 2075 MHz (EN50607)- CH 24 2125 MHz (EN50607)- tryb STATYCZNY programowalny przy użyciu programatora.
Obsługujący max w sumie 34 wybrane transpondery satelitarne z dowolnych satelit ważne aby częstotliwości się nie powtarzały działa to na na nieograniczoną ilość odbiorców, któzy mogąmieć najzwyklejszy tuner satelitarny. Wszystko podłączone w topologi szeregowej.
Najważniejszą cechą nowego systemu jest "zarządzalność", ustawienia parametrów kanałów dokonujemy za pomocą programu komputerowegoPrzykłady rozwiązania instalacji:1. Instalacja standardowa LNB typu Quattro + DVB-T2.
Instalacja w technologi Wide Band na dwie satelity wraz z telewizją dvb-t3.
Instalacja w technologi mieszanej: standardowej LNB Quattro i Wide Band na trzy satelity wraz z telewizją dvb-t i przełącznikiem diseqc dla wyjścia dCSS4.
Instalacja w Wide Band na cztery satelity wraz z telewizją dvb-t i przełącznikiem diseqc dla wyjścia dCSSDane techniczne: Zakres częstotliwości na wejściu: 300 – 2350 MHz Zakres częstotliwości na wyjściu: 950 – 2150 MHz (sat) and 47 – 790 MHz (ter) Zużycie prądu: < 4W (max. with all UBs active) Zasilanie: +12V DC (from external PSU) Częstotliwośc satelitarna: 300 – 2350 MHz Częstotliwośc sygnału naziemnego: 47 – 790 MHz Częstotliwośc na wyjściu: 3 dB (typ.) Tłumienność satelitarna: 24V, 400 mA max Tłumienność sygnału naziemnego: 10 dB (typ.) Izolacja wejścia 20 dB (min.) Maksymalny poziom wejścia satelitarnego: -25 dBm Maksymalny poziom wejścia sygnału naziemnego: -15 dBm Maksymalny poziom wyjścia: -22 dBm Zakres temperatur pracy: -30 to +60 °C Wparcie protokołów: EN50494, EN50607 albo dHelloZawartość zestawu:- Multiswitch GT-SAT GT-dMTS1T - Zasilacz 15V 0.8A- Trójnik beczka łączący kolejne multisiwtche w przypadku odbioru z więcej niż dwóch satelit.
