Schneider Wyłącznik Różnicowoprądowy 2p 40a 30ma

Opis

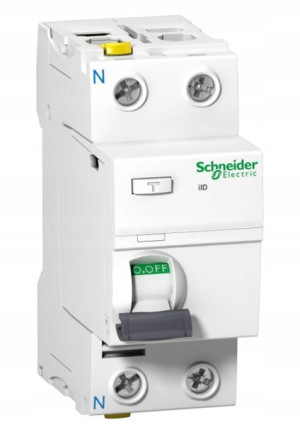

Schneider Electric, Wyłącznik różnicowoprądowy Acti9 iID-40-2-30-AC 40A 2-biegunowy 30mA typ AC, A9Z11240Parametry podstawoweGama produktów: Acti 9Nazwa produktu: Acti 9 iIDTyp produktu lub komponentu: Wyłącznik różnicowoprądowy (RCCB)Skrócona nazwa urządzenia: IIDOpis biegunów: 2PPołożenie neutralne: LEFT[In] prąd znamionowy: 40 ARodzaj sieci: Prąd przemienny (AC)Czułość na prąd upływu: 30 mAZwłoka zabezpieczenia różnicowoprądowego: BezzwłocznyTyp zabezpieczenia różnicowoprądowego: Typ ACParametry uzupełniające:Częstotliwość sieci: 50/60 Hz[Ue] znamionowe napięcie łączeniowe: 220...240 V AC 50/60 HzZnamionowa zdolność załączania i wyłączania: Idm 1500 A / Im 1500 AZnamionowy warunkowy prąd zwarciowy: 10 kAZnamionowe napięcie izolacji [Ui]: 500 V AC 50/60 HzZnamionowe napięcie udarowe wytrzymywane [Uimp]: 6 kVPrąd udarowy: 250 AWskazanie położenia styku: TakTyp sterowania: DźwigniaSposób montażu: ZatrzaskowyPodstawa montażowa: Szyna DINSzerokość w modułach 9 mm: 4Wysokość: 91 mmSzerokość: 36 mmGłębokość: 73 mmKolor: BiałyTrwałość mechaniczna: 20000 cyklTrwałość elektryczna: AC-1: 15000 cyclesOpis opcji blokowania: Urządzenie do blokowania kłódkąDługość odizolowanego odcinka: 14 mm dla góra lub dół połączenieMoment dokręcania: 3,5 N.m góra lub dółŚrodowisko pracyNormy: EN/IEC 61008-1Stopień ochrony IP: IP20 zgodnie z IEC 60529 / IP40 (obudowa modułowa) zgodnie z IEC 60529Stopień zanieczyszczenia: 3Kompatybilność elektromagnetyczna: 8/20 µs impulse withstand, 250 A conforming to EN/IEC 61008-1Temperatura otoczenia dla pracy: -5…60 °CTemepratura otoczenia dla przechowywania: -40…85 °CSeria Acti9Mieszkania, biurowce, zakłady przemysłowe. Czy wszędzie można stosować tę samą aparaturę modułową?

Podobnie jak w przypadku innych urządzeń, tak i dla aparatury modułowej dostępne są serie zaprojektowane z myślą o zastosowaniach do użytku domowego albo przemysłowego i komercyjnego.

Przykład dwóch serii aparatury modułowej Schneider Electric: K60 przeznaczonej przede wszystkim do instalacji mieszkaniowych oraz Acti 9 polecanej do zastosowania w obiektach przemysłowych i komercyjnych.1) Jakie normy obowiązują dla wyłączników nadprądowych?

Dla wyłączników nadprądowych obowiązują dwie normy, zgodnie z którymi mogą być one wykonane.

Norma EN 60898-1 definiuje wymagania dla wyłączników stosowanych w instalacjach domowych i podobnych. Aparaty wykonane zgodnie z tą normą są przewidziane do obsługi przez osoby niewykwalifikowane (np. załączenie wyłącznika przez osobę przebywającą w domu po wyłączeniu zwarcia przez wyłącznik).

Norma EN 60947-2 definiuje wymagania dla wyłączników, które można zdefiniować ogólnie jako przeznaczone do zastosowań przemysłowych. Te aparaty powinny być obsługiwane wyłącznie przez osoby wykwalifikowane.

Przykład tabliczki znamionowej wyłącznika z parametrami określonymi zgodnie z wymogami normy przemysłowej EN 60947-2 oraz normy dotyczącej zabezpieczeń do instalacji domowych: EN 60898-1. Wyłączniki nadprądowe serii iC60N są w pełni zgodne z dwiema normami, z tego powodu mogą byś stosowane zarówno w instalacjach obsługiwanych tylko przez wykwalifikowany personel jak i w instalacjach mieszkaniowych i podobnych.2) Jakie są różnice w zakresie wytrzymałości dla aparatury przemysłowej i mieszkaniowej?

Przykładem różnych wymogów dla aparatury w zależności od ich przeznaczenia jest wytrzymałość zwarciowa. W obiektach przemysłowych, zwłaszcza w pobliżu transformatora czy w przypadku zastosowania szynoprzewodów do dystrybucji zasilania, od zastosowanych wyłączników nadprądowych czy różnicowoprądowych może być wymagana wytrzymałość zwarciowa na poziomie nawet kilkudziesięciu kA. Dla aparatury serii Acti9 dostępne są tabele kaskadowości. Dzięki skoordynowaniu zabezpieczenia typu np. wyłącznik kompaktowy serii NSX z wyłącznikiem nadprądowym iC60 (np. rozbudowanym o moduł różnicowoprądowy Vigi iC60), te ostatnie mogą być użyte przy spodziewanych prądach zwarciowych do 80 kA w pełnym zakresie prądowym tj. do 63 A. Samodzielnie, wyłączniki nadprądowe serii iC60 charakteryzują się wytrzymałością zwarciową na poziomie Icu = 10/ 15 / 25 kA w zależności od wersji wykonania. Wytrzymałosć zwarciowa na poziomie 6 kA z reguły jest wystarczająca dla aparatury w mieszkaniach i domachPrzykład tabeli kaskadowości dla wyłączników nadprądowych iC60 oraz kompaktowych NSXW środowiskach przemysłowych urządzenia ochronne narażone są również na oddziaływanie większych udarów napięciowych związanych np. z przełączaniem odbiorów o duż
