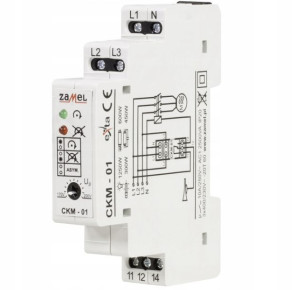

Czujnik Kolejności Faz Na Szynę Ckm-01 Zamel

Opis

Czujnik kolejności faz 230/400V AC, CKM-01, exta ZamelDane techniczne:Szerokość 35 mmWysokość 90 mmGłębokość 66 mmZakres pomiarowy napięcia 170/200 VMaksymalna dozwolona zwłoka czasowa przy podaniu zasilania 10 sMinimalna regulowana zwłoka czasowa przy podaniu zasilania 5 sMaksymalna dozwolona zwłoka czasowa przy zaniku zasilania 5 sMinimalna regulowana zwłoka czasowa przy zaniku zasilania 1 sRodzaj napięcia sterowania ACLiczba styków rozwiernych 0Liczba styków zwiernych 0Liczba styków przełącznych 1Zaciski zasilania L1, NZnamionowe napięcie zasilania 230/400 VTemperatura pracy -20/60 °CParametry styków przekaźnika 1NO - 10 A / 250 V AC1 2500 VAStopień ochrony obudowy IP20Częstotliwość znamionowa 50/60 HzWaga 77 gHistereza 10 VOPIS PRODUKTUCzujnik kolejności faz CKM-01 służy do zabezpieczenia urządzeń zasilanych z sieci trójfazowej (np. silniki) przed uszkodzeniem, w przypadku zaniku napięcia fazowego, asymetrią napięć fazowych lub złą kolejnością faz. Wartość progowa napięcia zadziałania może być nastawiana przez użytkownika za pomocą potencjometru. Czujnik nie zabezpiecza przed symetrycznym spadkiem napięcia. Urządzenie zasilane jest z fazy L1. Opóźnienie wyłączenia oraz histereza napięciowa powodują, że czujnik jest odporny na krótkotrwałe wahania napięcia.

CECHY FUNKCJONALNE PRODUKTU:Zabezpieczenie przed złą kolejnością faz,regulacja progu zadziałania (asymetrii),wyjście przekaźnikowe - jeden styk przełączny o maksymalnej obciążalności 10 A,zabezpieczenie przed zanikiem fazy,opóźnienie wyłączenia oraz histereza napięciowa eliminująca częste przełączeniaobudowa jednomodułowazabezpieczenie przed asymetrią napięcia,odporność na krótkotrwałe spadki napięcia,montaż na szynie TH 35.
