Odgromnik Ogranicznik Przepięć TYP 2 VAL-MS 1000DC-PV/2+V 2800628
Opis

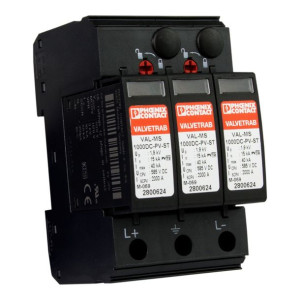

Ogranicznik przepięć TYP 21000 DC-PV/2+V Phoenix CONTACTOdgromnik Phoenix Contact typ 2 - VAL-MS 1000DC-PV/2+V to idealna ochrona instalacji fotowoltaicznych. Odporność na zwarcie sięgająca 1170V DC czy zgodność z normą EN 50539-11 to atuty świadczące o wysokim poziomie bezpieczeństwa, jakie zapewnia ogranicznik przepięć. Kolejne zalety to zintegrowana zapadka obrotowa, łatwa wymiana dzięki odgromnikom wtykanym, optymalna ochrona falownika i wiele innych cech, które sprawiają że odgromniki Phoenix to najlepszy wybór wśród zabezpieczeń instalacji solarnych. Wbudowany optyczny wskaźnik stanu ostrzega użytkownika na wypadek wszelkich anomalii w działaniu instalacji. Wysoka jakość potwierdzona jest klasyfikacjami eCl@ss, UNSPSC czy ETIM.
WYMIARYWysokość89,8mmSzerokość53,4mmGłębokość65,7 mm (z szyną DIN 7,5 mm)Jednostka Podziału3 TEWARUNKI ŚRODOWISKOWEStopień ochronyIP20 (tylko w przypadku stosowania punktów przyłączeniowych)Temperatura otoczenia (praca)-40 °C ... 80 °CTemperatura otoczenia (składowanie/transport)-40 °C ... 80 °CWysokość≤ 2000 m (m. n.p.m.(powyżej normy zero))Dopuszczalna wilgotność powietrza (praca)5 % ... 95 %Wstrząsy (eksploatacja)60g (Półsinusioda / 11 ms / 3x X,Y,Z)Drgania (praca)7,5g (5-500 Hz / 2,5 h / XYZ)INFORMACJE OGÓLNEKlasa testu IECPV IIPV T2EN TypeT2Procedura postępowania w razie awarii SPDOCM (Postępowanie przy błędach rozłączania)Konfiguracja połączeniaKonfiguracja YMiejsce montażuWnętrzaMiejsce montażu odłącznikaWewnętrzneTory ochronne(L+) - (L-)(L+) - PE(L-) - PERodzaj montażuSzyna nośna: 35 mmKolorgłęboka czerń RAL 9005Materiał obudowyPA 6.6-FR (Poliamid 6)PBT-FR (Poli(tereftalan butylenu))Stopień zabrudzenia2Odstęp do aktywnych i uziemionych części8 mmKlasa palności wg UL 94V-0KonstrukcjaModuł wtykowy do montażu na szynie montażowej, dwuczęściowyKomunikat: Uszkodzona ochrona przepięciowaoptycznyUKŁAD OCHRONY PO STRONIE NAPIĘCIANajwyższe napięcie trwałe UCPV1170 V DCOdporność na zwarcie ISCPV2000 ADługotrwały prąd roboczy ICPV< 20 µAznam. prąd obciążenia IL80 APrąd przewodu ochr. IPE≤ 20 µA DC≤ 250 µA ACPobór mocy w trybie czuwania PC≤ 25 mVAZnamionowy prąd odprowadzany (8/20) µs15 kAMaks. prąd wyładowczy Imax (8/20) µs40 kASumaryczny prąd odprowadzany Itotal (8/20) µs40 kAPoziom ochrony Up≤ 3,7 kVNapięcie resztkowe Ures≤ 3,7 kV (przy In)≤ 3,1 kV (przy 5 kA)≤ 3,5 kV (przy 10 kA)≤ 4 kV (przy 20 kA)≤ 4,6 kV (przy 30 kA)≤ 5 kV (przy 40 kA)Czas odpowiedzi tA≤ 25 nsRezystancja izolacji Riso> 5 GΩ (przy 500 V DC)DANE PRZYŁĄCZENIOWERodzaj przyłączaZłączki śruboweGwint śrubyM5Moment dokręcania3 Nm (1,5 mm² ... 16 mm²)4,5 Nm (25 mm² ... 35 mm²)Długość usuwanej izolacji16mmPrzekrój przewodu giętkiego1,5 mm² ... 25 mm²Przekrój przewodu sztywnego1,5 mm² ... 35 mm²Przekrój przewodu AWG15 ... 2Rodzaj przyłączaWidełk. końcówka kablaPrzekrój przewodu giętkiego1,5 mm² ... 16 mm²SPECYFIKACJE ULTyp SPD1CAMaks. napięcie trwałe MCOV1170 V DCNapięcie znamionowe1170 V DCTory ochronne(L+) - (L-)(L+) - G(L-) - GSystem rozdziału energiiDC PVOchrona napięcia znamionowego VPR3 kVZnamionowy prąd odprowadzany In10 kAObciążalność zwarciowa (SCCR)50 kAPARAMETRY PRZYŁĄCZENIOWEPrzekrój przewodu AWG10 ... 2Moment dokręcania30 lbf-in.
NORMY, PRZEPISY I KLASYFIKACJENormy/przepisyEN 50539-11 2013China RoHSOkres dla użytkowania zgodnego z przeznaczeniem (EFUP): 50 lateCl@sseCl@ss 4.0 - 27130800eCl@ss 4.1 - 27130800eCl@ss 5.0 - 27130800eCl@ss 5.1 - 27130800eCl@ss 6.0 - 27130800eCl@ss 7.0 - 27130802eCl@ss 8.0 - 27130802eCl@ss 9.0 - 27130802ETIMETIM 3.0 - EC000941ETIM 4.0 - EC000941ETIM 5.0 - EC000381ETIM 6.0 - EC000381ETIM 7.0 - EC000381UNSPSCUNSPSC 6.01 - 30212010UNSPSC 7.0901 - 39121610UNSPSC 11 - 39121610UNSPSC 12.01 - 39121610UNSPSC 13.2 - 39121620UNSPSC 18.0 - 3912162
