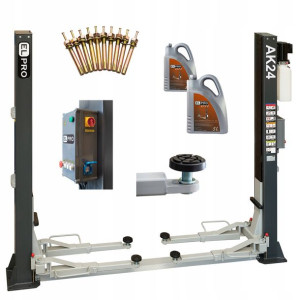

Podnośnik dwukolumnowy AK24 AUTOMAT + OLEJ + KOTWY
Opis
Podnośnik dwukolumnowy ELPRO AK24 Automat 4T + OLEJ DO PODNOŚNIKA 2 x 5L + KOTWYPodnośnik elektrohydraulicznyMechaniczna synchronizacja na poziomie posadzkiElektromagnetyczna blokada wysokości zwalniana automatycznieAutomatyczna blokada ramion podczas podnoszeniaUrządzenia bezpieczeństwa zgodne z normą EN1493:2010Dwukolumnowy podnośnik elektrohydrauliczny firmy ELPRO o udźwigu 4 tony.
PRZEZNACZONY DO BUSÓW ORAZ SAMOCHODÓW OSOBOWYCHGNIAZDO NA 230VDane Techniczne :udźwig: 4000 kgwysokość całkowita: 2822 mmwysokość podnoszenia: 96-1900 mmzewnętrzny rozstaw kolumn: 3380 mmwewnętrzny rozstaw kolumn: 2770 mm2-częściowe krótkie ramiona: 720-1150 mm2-częściowe długie ramiona: 720-1150 mmmoc silnika: 2,2 kWzasilanie: 400 V / 50 Hzwaga: 560 kg------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------GALERIA ZDJĘĆ-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------RYSUNKI TECHNICZNE I WYMAGANIA PODŁOŻAWymagania podłoża – podnośnik dwukolumnowyPodnośnik powinien być ustawiony na wypoziomowanym, suchym fundamencie, bez kurzu i innych zanieczyszczeń.
Posadzka powinna być wykonana min. 28 dni przed terminem montażu.
Minimalne warunki fundamentowe powinny być następujące:Beton klasy min. B25 lub wyższejMinimalna grubość podłoża: 30 cmNośność powierzchni minimum 2,1 kg / mm2Dopuszcza się mikrozbrojenie lub zbrojenie poniżej 20 cm od powierzchni posadzki.
Właściwości te muszą być zagwarantowane na minimalnej powierzchni 4000 mm szerokości, 1500 mm długościDopuszczalna nierówność posadzki: 5 mmPRZYŁĄCZE ELKTRYCZNE Należy przygotować kabel 4-żyłowy o przekroju 2,5 mm2 .
SCHEMAT NR 1 – płaska płyta fundamentowaŁawa o wymiarach min. 4000 mm szerokości, 1500 mm długości, o grubości min. 30 cm, beton min. B25SCHEMAT NR 2 – dwie podpory pod kolumnyDwie podpory o wymiarach 1 m x 1 m, o grubości min. 50 cm, beton min. B251- Odległość główna kolumna - ściana Min. 70 cm2 - Odległość druga kolumna - ściana Min. 70 cm3 - Odległość kolumna ściana Min. 3200 mm4 - Odległość kolumna - ściana Min. 3200 mm5 - Wymagana wysokość sufitu – w zależności od wybranego modelu
