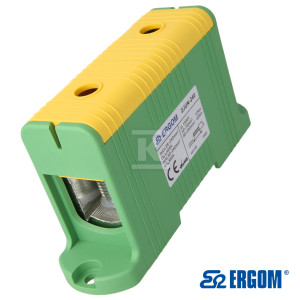

Монтажний перехідник ZJUN-240 жовто-зелений

Opis

З'єднувач шинний Al/Cu ZJUN-240 призначений для з'єднання алюмінієвих та мідних проводів з номінальним перерізом 240 мм² в установках з напругою до 1000 В. Застосовується в розподільних шафах низької напруги та розподільних системах, що потребують безпечного та надійного з'єднання алюмінієвих та мідних жил.З'єднувачі відповідають вимогам стандарту PN-EN 60947-7-1 щодо затискачних колодок для мідних проводів. Додатково отримали позитивний результат випробування на коротке замикання згідно з IEC TS 60947-7-5:2021 (п. 9.4.6) для з'єднувачів, що працюють з алюмінієвими жилами.Струмопровідна доріжка з лудженого алюмінієвого сплаву забезпечує сумісність з алюмінієвими та мідними проводами та обмежує ризик контактної корозії. Сталеві гвинти з контактною пастою покращують якість контакту та стабільність з'єднання. Корпус і кришка з поліаміду 6.6 забезпечують високу механічну міцність та клас займистості UL 94 V0.З'єднувач призначений для монтажу безпосередньо на основу.Електричні характеристики:- тривалий струм Al: 380 A- тривалий струм Cu: 425 A- номінальна напруга ізоляції Ui: 1000 В- електрична міцність: 4 кВ- номінальний переріз: 240 мм²- діапазон перерізів проводів: 35–240 мм²Механічні характеристики:- кількість струмопровідних доріжок: 1- кількість полюсів: 1- кількість гвинтів: 2- матеріал струмопровідної доріжки: луджений алюмінієвий сплав- матеріал корпуса та кришки: поліамід 6.6- матеріал гвинтів: оцинкована сталь з контактною пастою- довжина зняття ізоляції проводу: 43 мм- форма обтиску наконечника на жилі: трапеція- рекомендований момент затягування: 45 Нм- рекомендований тип викрутки: HEX (M8)- монтаж: безпосередньо на основу- розміри (В x Ш x Г): 130 x 67 x 37 мм- ступінь захисту: IP20- клас займистості: UL 94 V0- колір: жовто-зеленийСтандарти:- PN-EN 60947-7-1- IEC TS 60947-7-5:2021 п. 9.4.6
