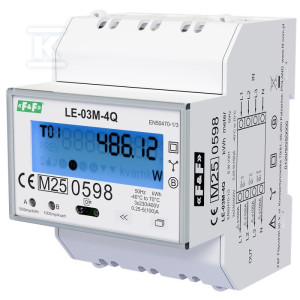

Лічильник електричної енергії LE-03M-4Q - трифазний, чотириквадрантне вимірювання енергії, пряме вимірювання до 100A, RS485 + Modbus RTU +
Opis
ВимірюванняПрямеВстановлення3-фазне, 4-провіднеНомінальна напруга3×230/400 V ACБазовий струм5 AМаксимальний струм100 AНомінальна частота50 HzКлас захисту ізоляціїII класКорпуспластик PC+ABS (самозатухаючий)Клас умов середовища - механічнихM1Клас умов середовища - електромагнітнихE2Власне споживання лічильника˂12 VA: 1 WПостійна величина лічильника1000 imp/kWh (kVArh)Швидкість передачі9600*, 19200, 38400, 115200 bpsПарністьNONE, ODD, EVENСтоп-біти1, 2ДисплейLCD підсвічений (синій колір)Вологість (без конденсації)≤95%Сигналізація зчитування2× LED червонаПеревантажувальна здатність30×lmax/10 msІзоляція4 kV/1 min.: 6 kV/1,2 μsРобоча температура-40÷75°CПідключення - силові колагвинтові клеми 2,5÷25 mm²: момент затягування (max) 2,5 NmРозміри4 модулі ( (71,5 mm)Ступінь захистуIP20Ступінь захисту - фронтIP 51Температура зберігання-40°C÷70°CІмпульсні виходи2Точність вимірювання - реактивна енергія (IEC62053-23)клас 2Внутрішній монтаж (рекомендований корпус)IP 51Точність вимірювання - напруга0,5%Точність вимірювання - струм0,5%Точність вимірювання - частота0,2%Декларація MID0598/MID/B/25/135Мінімальний струм0,25 AМінімальний струм детекції0,02 AСтійкість до вібрацій2g (10-50 Hz, згідно з IEC60068-2-6)Висота монтажудо 2500 м над рівнем моряКатегорія встановленняCAT IIIДіапазон вимірювання напруги (L-N)176÷276 V ACТочність вимірювання активної, реактивної, повної потужності1%Точність вимірювання - активна енергія (EN50470-1/3)клас BДіапазон показників лічильника0÷999999,99 kWh/kVArhТип імпульсних виходіввідкритий колектор (OC)Імпульсний вихід 1 - постійна величина імпульсів100, 150, 200, 250, 300, 400, 500, 600, 750, 800, 1000*, 1200, 1500, 1600, 2000, 2400, 3000, 3200/kWh (kVArh)Імпульсний вихід 1 - тривалість імпульсу50÷80 msІмпульсний вихід 2 - постійна величина імпульсів100, 150, 200, 250, 300, 400, 500, 600, 750, 800, 1000*, 1200, 1500, 1600, 2000, 2400, 3000, 3200/kWh (kVArh)Імпульсний вихід 2 - тривалість імпульсу50÷80 msКомунікація - інтерфейсModbus RTUЗовнішній монтаж (потрібен корпус)IP 54Комунікація - адреса1*÷247Комунікація - портRS-485Підключення - комунікація, імпульсні виходигвинтові клеми 0,5÷1,5 mm²: момент затягування (max) 0,4 NmІмпульсні виходи - максимальна напруга27 V DCІмпульсні виходи - максимальний струм27 mA
