Wzmacniacz Mocy 20-30mhz Rm Kl 203p Am/fm/ssb 200w

Opis

RM KL 203 PWzmacniacz mocy AM/FM/SSB 100/200WWzmacniacz znanej włoskiej firmy RM - model KL 203 P.

Wzmacniacz antenowy RM KL 203 P polepsza wyraźnie zasięg nadawania oraz odbioru w niewielkim stopniu (dzięki wbudowanemu przedwzmacniaczowi).

UWAGA: podczas użytkowania wzmacniacza, należy zachować szczególną ostrożność oraz:Nie przekraczać napięcia zasilania.

Nie doprowadzać do przegrzania się tranzystorów końcowych.

Nie dopuszczać do transmisji dłuższych niż 5 minut.

Nie stosować w przestrzeniach słabo wentylowanych i o podwyższonej temperaturze otoczenia.

Nie przekraczać dozwolonej mocy sterującej.

Zwracać pilną uwagę na rodzaj emisji oraz ustawiać odpowiednio przełącznik rodzaju emisji.

DOSTĘPNY TYLKO W KOLORZE CZARNYM !!!

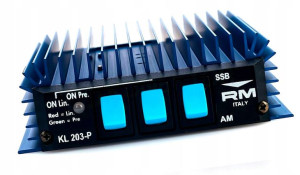

Wzmacniacz RM KL203P wyposażony jest w 3 przełączniki.przedwzmacniacz (26db) włączany jest przełącznikiem na obudowie radia (przełącznik z lewej strony). Gdy jest włączony pali się zielona lampka sygnalizującaprzełącznik środkowy - ON/OFF - wzmacniacz może być wpięty w instalację antenową na stałe, ale nie musi być cały czas używanytrzeci przełącznik odpowiada za wybór odpowiedniej emisji AM/SSB (ważne, by zawsze był ustawiony zgodnie z wybraną emisją w radiotelefonie)Wzmacniacz RM KL203P jest prosty w montażu, wystarczy go podłączyć w tor antenowy (między radiotelefon a antenę).

Należy dostarczyć do niego odpowiednie zasilanie (zobacz dane techniczne - pobór prądu).  Odradzamy podłączanie wzmacniacza za pomocą wtyku do gniazda zapalniczki samochodowej.

Wzmacniacz należy stosować tylko z bardzo dobrze zestrojoną anteną.

Przy wysokim SWR może się uszkodzić końcowy stopień mocy, który nie podlega gwarancji.

Tranzystory końcowe nie są objęte gwarancją producenta oraz lokalnych dystrybutorów.

Zalecany najwyższy SWR 1.3Wzmacniacz można używać w pojeździe, wyłącznie podczas postoju.

Korzystanie z częstotliwości 27 MHz jest zabronione,Należy pamietać, że użycie liniowego wzmacniacza podlega przepisom prawa, które powinien znać użytkownik, producent i dystrybutor nie ponoszą odpowiedzialności za nieprawidłowe użytkowanie.

Wzmacniacz można polecić osobom, które wyczerpały możliwości instalacji antenowej.

Nie należy go używać z krótkimi, mało skutecznymi antenami (np. President Missouri, President Georgia), gdyż nie da to satysfakcjonującego rezultatu.

Najlepszy wzmacniacz odbioru/nadawania to skuteczna długa antena. Gdy mamy już długą antenę (1,5m i dłuższe) możemy myśleć nad dalszymi udoskonaleniami instalacji (nigdy na odwrót).

Maksymalną moc można uzyskać przy mocy doprowadzonej 10W AM/FM (rezultat 100W) oraz 20W USB/LSB (rezultat 200W).

Przy popularnych radiotelefonach CB radio o mocy 4W uzyskamy ok. 50-60W w AM/FM oraz 100-120W w SSB.

By połączyć dużą moc z czystą modulacją nie należy doprowadzać do wzmacniacza 10W mocy!

Optymalne ustawienie dla AM/FM to 2-3W.

Dlatego przy instalacjach ze wzmacniaczem często ogranicza się moc wyjściową radiotelefonu z 4W do 2W.

Nie zawsze wyższa moc oznacza lepszy efekt i należy o tym pamiętać.

Doprowadzenie zbyt dużej mocy do wzmacniacza grozi uszkodzeniem urządzenia.

Przyrost osiągów nadawania.

Aby podnieść sygnał o 1S należy dostarczyć ok. 4-krotnie więcej mocy.

Czyli: 1W - 4W - 16W - 64W - 256W itd.

Podsumowując: zwiększając moc radiotelefonu z 4W do 40W nie będziemy 10 razy dalej/głośniej nadawać, sygnał wzrośnie o ok. 2S.

RM KL 203P jest lepszy od droższego modelu KL 200 - zdecydowanie lepiej pracuje w modulacji AM.

Przy stosowaniu wzmacniaczy zalecamy korzystanie z filtrów dolnoprzepustowychStosowanie wzmacniaczy w paśmie 27MHz jest w naszym kraju niedozwolone.

Specyfikacja:Zasilanie: 12-14V DCPobór prądu podczas nadawania: do 10AZakres pracy: 20-30MHzPrzedwzmacniacz 26dBMoc doprowadzona AM/FM (Input Power): 0.5-10WMoc doprowadzona SSB (Input Power): 1-20WMoc wyjściowa dla modulacji AM/FM (Output Power): maksymalnie 100WMoc wyjściowa dla modulacji SSB (Output Power): maksymalnie 200WFiltr dolnoprzepustowy: nie posiadaBezpiecznik 12ADOSTĘPNY TYLKO W KOLORZE CZARNYM !!!
